Tableros Nema 7 Archives - TECNA | Tableros Eléctricos, Cajas y productos NEMA 7 y NEMA 4X certificados https://tecna.co/product-category/nema-7-productos-a-prueba-de-explosion/tableros/ Soluciones eléctricas industriales certificadas. Tableros, cajas NEMA 7 y NEMA 4x (antiexplosión e ambientes extremos) Fri, 13 Mar 2026 05:57:15 +0000 es-CO hourly 1 https://wordpress.org/?v=6.9.4 https://tecna.co/wp-content/uploads/2017/12/cropped-favico-tecna-32x32.png Tableros Nema 7 Archives - TECNA | Tableros Eléctricos, Cajas y productos NEMA 7 y NEMA 4X certificados https://tecna.co/product-category/nema-7-productos-a-prueba-de-explosion/tableros/ 32 32 Tablero pie de poste NEMA 7 certificado para áreas clasificadas https://tecna.co/producto/tableros-conexion-pie-de-poste/ Fri, 08 Dec 2017 10:35:51 +0000 http://demo.woothemes.com/woocommerce/?post_type=product&p=15 CLASE I, DIV 1 Y 2, GRUPOS C - D; CLASE II, GRUPOS E-F-G; CLASE III

Los tableros de conexión tipo pie de poste "TP", fabricados por TECNA S.A. se usan  para la conexión y protección de circuitos de iluminación en postes en áreas clasificadas. Son diseñados y fabricados a solicitud del cliente, cumpliendo con las exigencias normativas y de calidad.

FICHA TÉCNICA

The post Tablero pie de poste NEMA 7 certificado para áreas clasificadas appeared first on TECNA | Tableros Eléctricos, Cajas y productos NEMA 7 y NEMA 4X certificados.

]]>

El tablero pie de poste NEMA 7 de Tecna ofrece protección y conexión eléctrica confiable en áreas clasificadas, alineado con las regulaciones internacionales más exigentes (UL 1203, RETIE, NTC 3229). Este producto ha sido desarrollado en colaboración con equipos de ingeniería industrial y HSEQ, atendiendo necesidades reales del sector y garantizando un respaldo técnico a lo largo de todo el ciclo de vida del proyecto.

Características
  • Cajas fabricadas en fundición de aluminio libre de cobre (serie SX7E).
  • Aptas para intemperie gracias a empaque O´ring.
  • Fijación por orejas ranuradas y tapa asegurada con tornillos de acero inoxidable.
  • Perno de puesta a tierra de 3/8” x 2-1/2” en bronce latón.
  • Perforaciones roscadas NPT para entradas/salidas de conduit.
  • Equipadas con bases portafusible o interruptores termomagnéticos y borneras de conexión.
  • Diseñadas bajo pedido, permitiendo configuración personalizada según los requerimientos del cliente.

Para más información técnica sobre la fundición de aluminio y normativas, consulte la norma NEMA 250.

Acabado
  • Exterior: Pintura electrostática tipo poliéster.
  • Interior: Esmalte gris martillado.
  • Acabado epóxico o esmalte poliuretano opcional para ambientes agresivos.
Opcionales
  • Bisagra continua tipo piano en acero inoxidable.
  • Fusibles tipo DIAZED.
  • Borneras de puesta a tierra y puentes atornillables.
  • Válvula de drenaje y válvula de respiro.
  • Accesos roscados con tapón o reducciones.
Aplicaciones y Configuración
  • Diseñados para instalación en postes, cumplen funciones críticas en la protección y conexión de circuitos de iluminación, instrumentación y control en zonas clasificadas.
  • Se suministran con bases portafusible, interruptores termomagnéticos y borneras de conexión.
  • Configuración personalizada: número de fusibles/interrutores, borneras, perforaciones NPT, opciones de accesorización.

Vea más productos certificados en Cajas NEMA 7 Tecna y nuestra línea de tableros NEMA 7.

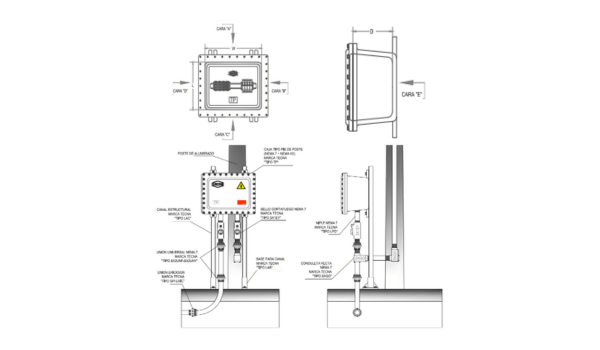

Diseño

tablero pie de poste | Tecna

El tablero pie de poste NEMA 7 puede especificarse detalladamente al cotizar, indicando dimensiones, número de fusibles/interrutores, borneras, y perforaciones según los esquemas recomendados en el catálogo Tecna.

Consulta la guía de selección en la UL para enclousures a prueba de explosión.

Referencias y dimensiones
L (mm) W (mm) D (mm) Máx. Conduit (pulgadas) Referencia de caja Certificación caja
154 154 107 2 SX7E 664 UL – RETIE
154 154 150 2 SX7E 666 UL – RETIE
205 152 105 2 SX7E 864 UL – RETIE
204 205 108 2 SX7E 884 UL – RETIE
204 204 154 2 SX7E 886 RETIE
252 152 155 2 SX7E A66 UL – RETIE
257 207 155 2 SX7E A86 RETIE
207 156 152 4 SX7E 866 UL – RETIE
261 258 154 4 SX7E AA6 UL – RETIE
309 256 152 4 SX7E CA6 RETIE
320 320 108 4 SX7E CC4 RETIE
309 308 155 4 SX7E CC6 RETIE
304 304 200 4 SX7E CC8 RETIE
409 306 155 4 SX7E GC6 UL – RETIE
411 308 202 4 SX7E GC8 UL – RETIE
405 405 151 4 SX7E GG6 UL – RETIE

Nota: Todas las dimensiones y pesos son aproximados. Consulta con un asesor para medidas personalizadas.

The post Tablero pie de poste NEMA 7 certificado para áreas clasificadas appeared first on TECNA | Tableros Eléctricos, Cajas y productos NEMA 7 y NEMA 4X certificados.

]]> Tableros eléctricos NEMA 7 para áreas clasificadas https://tecna.co/producto/tableros-electricos-nema-7/ Wed, 06 Dec 2017 21:20:17 +0000 http://tecna.co/?post_type=product&p=976 CLASE I, DIV 1 Y 2, GRUPOS C – D; CLASE II, DIV 1 Y 2, GRUPOS E-F-G; CLASE III

Tableros eléctricos NEMA 7 de TECNA diseñados para aplicaciones en áreas clasificadas de la industria, garantizando seguridad y desempeño confiable.

FICHA TÉCNICA

The post Tableros eléctricos NEMA 7 para áreas clasificadas appeared first on TECNA | Tableros Eléctricos, Cajas y productos NEMA 7 y NEMA 4X certificados.

]]>

Los tableros eléctricos NEMA 7 de TECNA están diseñados para aplicaciones en ambientes clasificados donde la seguridad eléctrica es crítica. Su ingeniería personalizada los convierte en la solución confiable para industrias como Oil & Gas, minería y petroquímica.

Características
  • Diseño de ingeniería exclusivo de TECNA S.A.
  • Simulaciones asistidas por computador para validar desempeño.
  • Planta de manufactura certificada con mano de obra especializada.
  • Ensamble con equipo eléctrico de marcas reconocidas y certificadas.
  • Construcción en cajas NEMA 7, NEMA 4X, NEMA 3R, NEMA 12 según requerimiento.
Acabado

Los tableros eléctricos NEMA 7 cuentan con acabados industriales anticorrosión, diseñados para soportar condiciones severas de operación y ambientes con riesgo de explosión.

Opcionales
  • Integración de potencia, control y mando eléctrico.
  • Incorporación de sistemas de iluminación industrial.
  • Adaptación de grado de protección según especificación del cliente.
Opciones para diversas aplicaciones

Diseñados para sectores de alta exigencia como:

  • Oil & Gas
  • Minería y cementeras
  • Alimentos y manufactureras
  • Silos de almacenamiento
  • Petroquímica
Diseño

TECNA aplica metodologías de diseño avanzadas con normativa NEMA internacional y estándares de seguridad industrial. Cada tablero es resultado de un proceso de co-ingeniería con el cliente.

Referencias
Referencia Descripción
NEMA7-CUSTOM Tableros eléctricos especiales a prueba de explosión, diseñados según requerimiento del cliente.

The post Tableros eléctricos NEMA 7 para áreas clasificadas appeared first on TECNA | Tableros Eléctricos, Cajas y productos NEMA 7 y NEMA 4X certificados.

]]> Tableros arranque directo motores en áreas clasificadas https://tecna.co/producto/tableros-especiales-para-arranque-directo-de-motores/ Wed, 15 Nov 2017 17:35:16 +0000 http://tecna.co/?post_type=product&p=723 CLASE I, DIV 1 Y 2, GRUPOS C - D; CLASE II, DIV 1 Y 2, GRUPOS E-F-G; CLASE III

Las  cajas especiales marca TECNA para el arranque de motores y/o protección de circuitos eléctricos  ofrecen una posibilidad técnica y económica de operar los equipos. Este diseño exclusivo de TECNA S.A. se desarrolló con el fin de suplir una necesidad del mercado para este tipo de aplicaciones, en el cual se mezclan requisitos de seguridad y operación para instalaciones en áreas clasificadas.

Ficha Técnica

The post Tableros arranque directo motores en áreas clasificadas appeared first on TECNA | Tableros Eléctricos, Cajas y productos NEMA 7 y NEMA 4X certificados.

]]> Tableros arranque motores TECNA integran tecnología de alta confiabilidad para el arranque directo de motores y protección de circuitos eléctricos en ambientes industriales con clasificación Clase I, Div 1 y 2, Grupos C y D; Clase II Div 1 y 2, Grupos E, F y G; Clase III. Estos tableros aseguran continuidad operativa donde la seguridad eléctrica es innegociable.

Características
  • Fabricados en fundición de aluminio libre de cobre.
  • Aptos para intemperie con empaque O’ring de sellado.
  • Pestaña superior para proteger equipos manuales o señalización.
  • Orejas ranuradas para fijación segura en campo.
  • Tapa asegurada con tornillos acero inoxidable, resistencia a corrosión.
  • Perno puesta a tierra 3/8” x2 -1/2” en bronce latón.
  • Entradas y salidas conduit con perforaciones roscadas NPT.
  • Bisagra robusta para apertura operativa segura.
  • Doble fondo para mayor protección y espacio de instalación.
  • Compatibles con equipos convencionales de marcas reconocidas.

Los tableros arranque motores TECNA aseguran integridad mecánica y eléctrica en procesos industriales críticos.

Acabado
  • Pintura electrostática poliéster gris, alta resistencia ambiental.
Opcionales
  • Accionamientos externos con sistema de resorte OFF y bloqueo por candado.
  • Pulsadores de arranque, parada y emergencia.
  • Pulsadores iluminados y luces piloto en verde, rojo, amarillo.
  • Placas de identificación personalizadas.
  • Instalación de interruptores termomagnéticos, contactores y guardamotores certificados RETIE.
  • Cableado interno de control y fuerza conforme proyecto.
  • Pruebas funcionales en BANCO DE PRUEBAS EXCLUSIVO TECNA S.A.
  • Diseño, ingeniería y acompañamiento técnico en puesta a punto.
Diseño

Los tableros están diseñados bajo certificaciones UL, CIDET, NTC 3229 y IEC 60079, asegurando desempeño confiable en ambientes con riesgo de explosión o presencia de polvos combustibles.

Referencias

Tipo: Tablero para arranque directo de motores

Aplicación:

  • Arranque directo de motores hasta 30hp a 440VAC
  • Arranque directo de motores hasta 15hp a 220VAC
Largo (mm) Ancho (mm) Profundo (mm) REF
250 140 185 SXE8

Tipo: Caja guardamotor / interruptor termomagnético tripolar

Aplicación:

  • Instalación de Guardamotores con regulación térmica hasta 32 amperios.
  • Instalación de Interruptores termomagnéticos tripolares tipo RIEL hasta 63 amperios.
  • Instalación de Contactores corriente de empleo en AC3 de 80 amperios.
Largo (mm) Ancho (mm) Profundo (mm) REF
160 125 155 SXE7

REFERENCIA DILIGENCIE INFORMACIÓN BÁSICA PARA PEDIDO O COTIZACIÓN
SXE8 ó SXE7 Potencia del motor (HP) “SI APLICA”
Tensión nominal del motor (V) “SI APLICA”
Si ó No Si ó No
Pulsador Arranque Luz piloto verde
Pulsador Parada Luz piloto roja
Pulsador Emergencia Luz piloto amarilla
Pulsador Rearme Contactor
Accionamiento externo Rele térmico
Guardamotor Guardamotor
Accionamiento externo Interruptor
Interruptor Termomagnetico

The post Tableros arranque directo motores en áreas clasificadas appeared first on TECNA | Tableros Eléctricos, Cajas y productos NEMA 7 y NEMA 4X certificados.

]]>
