Acople flexible SXA para áreas clasificadas | Tecna
CLASE I, DIV 1 Y 2, GRUPOS C – D; CLASE II, GRUPOS E-F-G; CLASE III
En instalaciones conduit en áreas peligrosas para:
- Puntos en los que la instalación de la tubería rígida doblada es muy difícil debido a las restricciones de espacio.
- Absorber la vibración causada por equipos como motores, bombas, etc.
Descripción

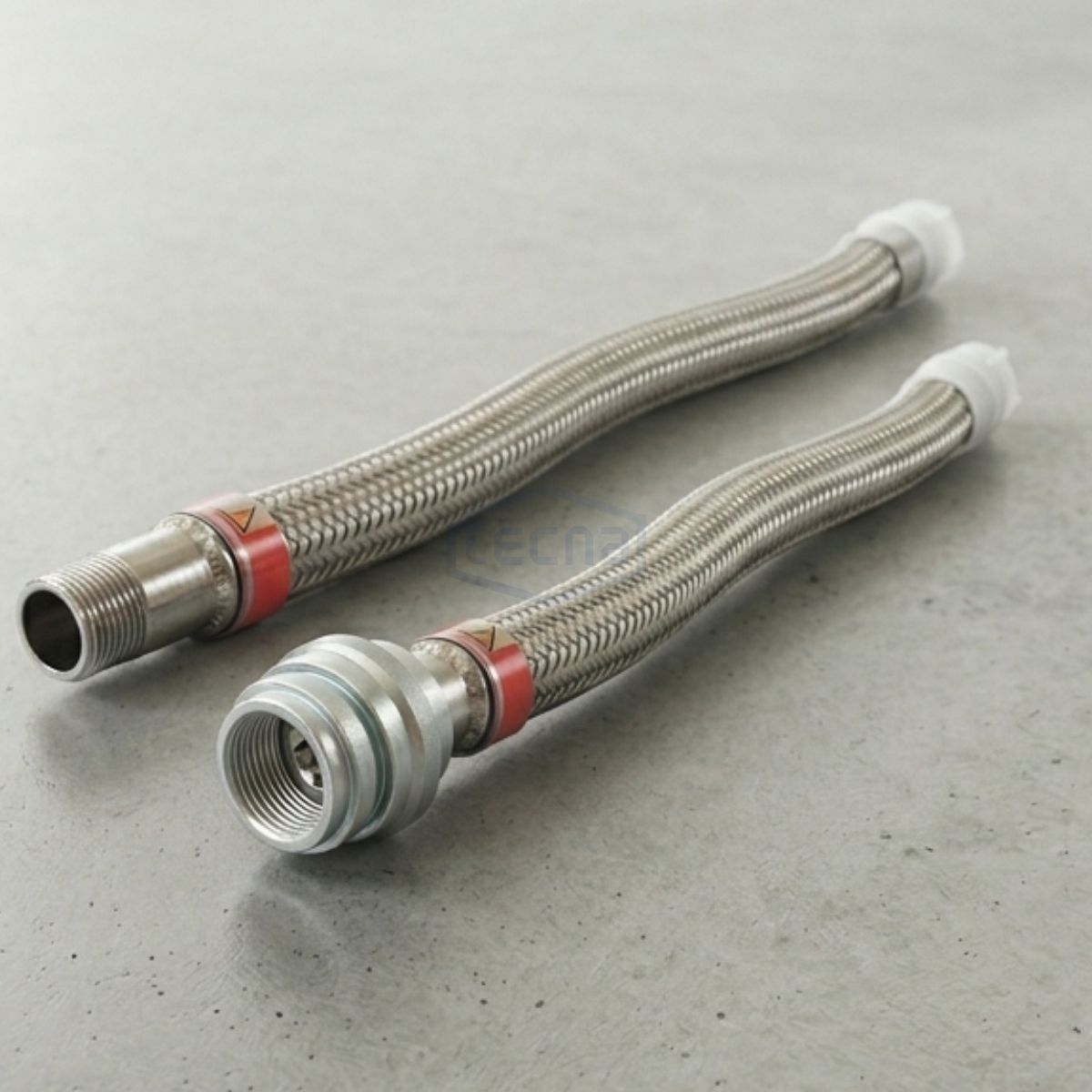

Acople flexible SXA es un accesorio esencial en instalaciones conduit donde la adaptabilidad y seguridad son prioritarias. Fabricado con componentes de alta calidad, este acople flexible permite conexiones seguras en áreas clasificadas con restricciones de espacio y exposición a vibraciones constantes.
Características
- Disponible con terminales macho-macho, hembra-macho o hembra-hembra.
- Terminales hembra formados con unión universal H-H de aluminio.
- Diseño flexible resistente a presión de explosión.
- Malla exterior en acero inoxidable para mayor durabilidad.
- Tubo interior en acero inoxidable y extremos AISI 304.
El acople flexible SXA permite absorber vibraciones generadas por motores, bombas y otros equipos industriales, prolongando la vida útil de tus conexiones conduit.
Acabado
- Exterior: Natural.
- Interior: Natural.
Opcionales
- Dimensiones personalizadas bajo requerimiento.
- Configuración de longitudes y terminales según proyecto.
Aplicaciones y Configuración
Utilizado en áreas clasificadas Clase I, Div 1 & 2, Grupos C y D; Clase II, Grupos E, F y G; Clase III. Recomendado para espacios con restricción en el doblado de tubería rígida y donde se requiere absorción de vibración.
Consulta otros accesorios Nema 7 o revisa nuestras soluciones para áreas clasificadas.
Diseño
La estructura del acople flexible SXA está diseñada para garantizar resistencia a explosiones y máxima durabilidad. Cuenta con certificaciones UL, CIDET, NTC 3229 y IEC 60079, asegurando su desempeño confiable en ambientes industriales de alto riesgo.
Referencias y dimensiones
1. Tipo de Acople
| DESCRIPCIÓN | CÓDIGO |
|---|---|
| macho-macho (M-M) | AMMX |
| hembra-macho (H-M) | AFMX |
| macho-hembra (M-H) | AMFX |
| hembra-hembra (H-H) | AFFX |
2. Códigos de Diámetro
| DIÁMETRO DISPONIBLE (pulg) | CÓDIGO |
|---|---|
| 1/2″ | 50 |
| 3/4″ | 75 |
| 1″ | 100 |
| 1-1/4″ | 125 |
| 1-1/2″ | 150 |
| 2″ | 200 |
| 2-1/2″ | 250 |
| 3″ | 300 |
| 3-1/2″ | 350 |
| 4″ | 400 |
3. Longitudes Flexibles
| LONGITUD FLEXIBLE (pulg) | LONGITUD FLEXIBLE (mm) | CÓDIGO |
|---|---|---|
| 6″ | 152 | 6 |
| 8″ | 203 | 8 |
| 10″ | 254 | 10 |
| 12″ | 305 | 12 |
| 14″ | 356 | 14 |
| 16″ | 406 | 16 |
| 18″ | 457 | 18 |
| 20″ | 508 | 20 |
| 24″ | 610 | 24 |
| 30″ | 762 | 30 |
| 36″ | 914 | 36 |
