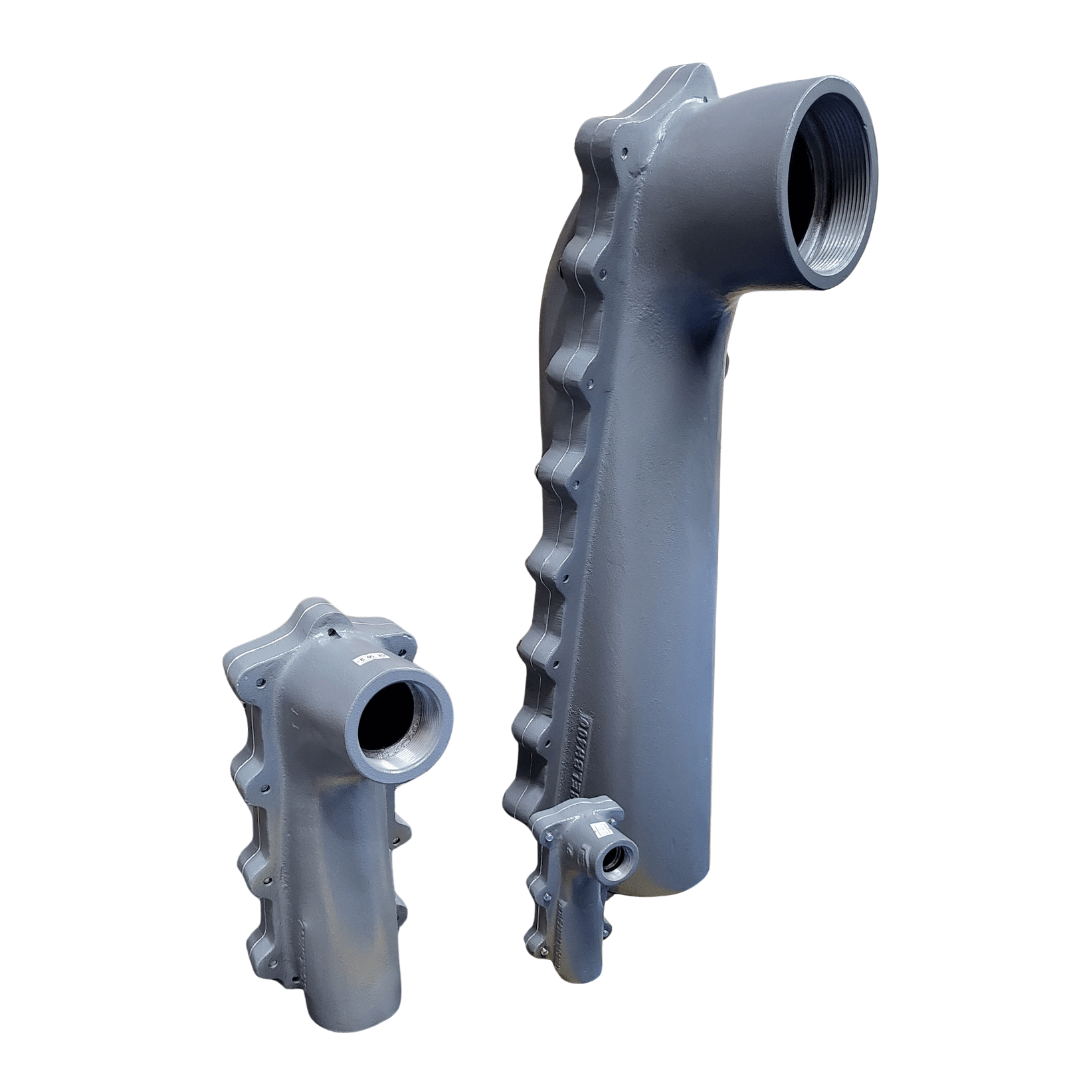

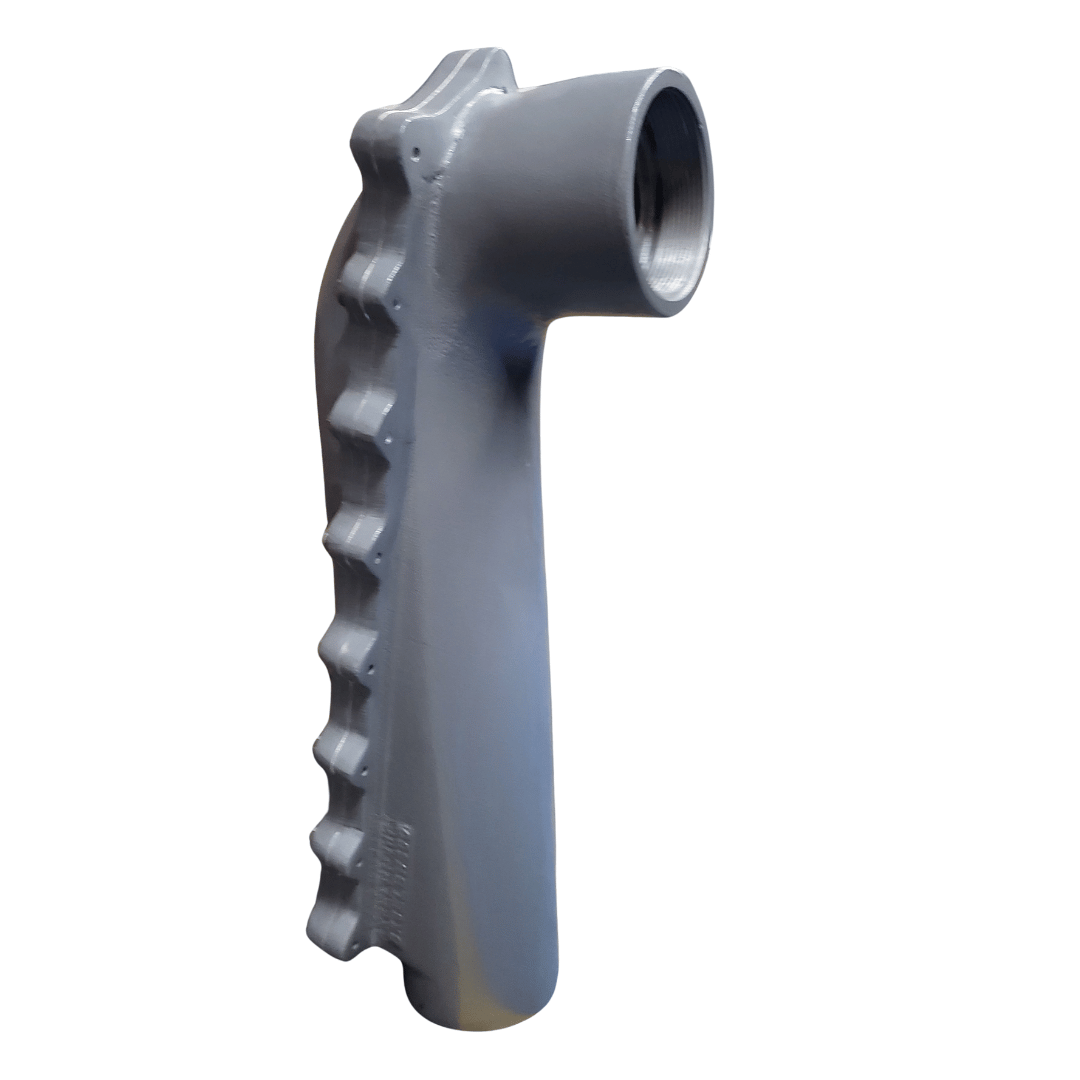

Codo 90 grados productos a prueba de explosión para intemperie tapa sesgada SX8ELBH para conduit industrial
CODOS 90º TAPA SESGADA
CLASE I, DIV 1 Y 2, GRUPOS C – D; CLASE II, GRUPOS E-F-G; CLASE III
En instalaciones conduit en áreas clasificadas para:
- Punto de halado a 90º, especialmente cuando los conductores son rígidos debido a su calibre o aislamiento.
- Permitir halado en forma directa de los conductores en cualquiera de las dos direcciones.
- Facilitar la instalación conduit a la entrada de edificaciones.
- Facilitar el mantenimiento, inspección, modificaciones.
Descripción
INFORMACIÓN PARA INSTALACIÓN Y MANTENIMIENTO
Características
- Permite el fácil doblado del conductor dentro del accesorio.

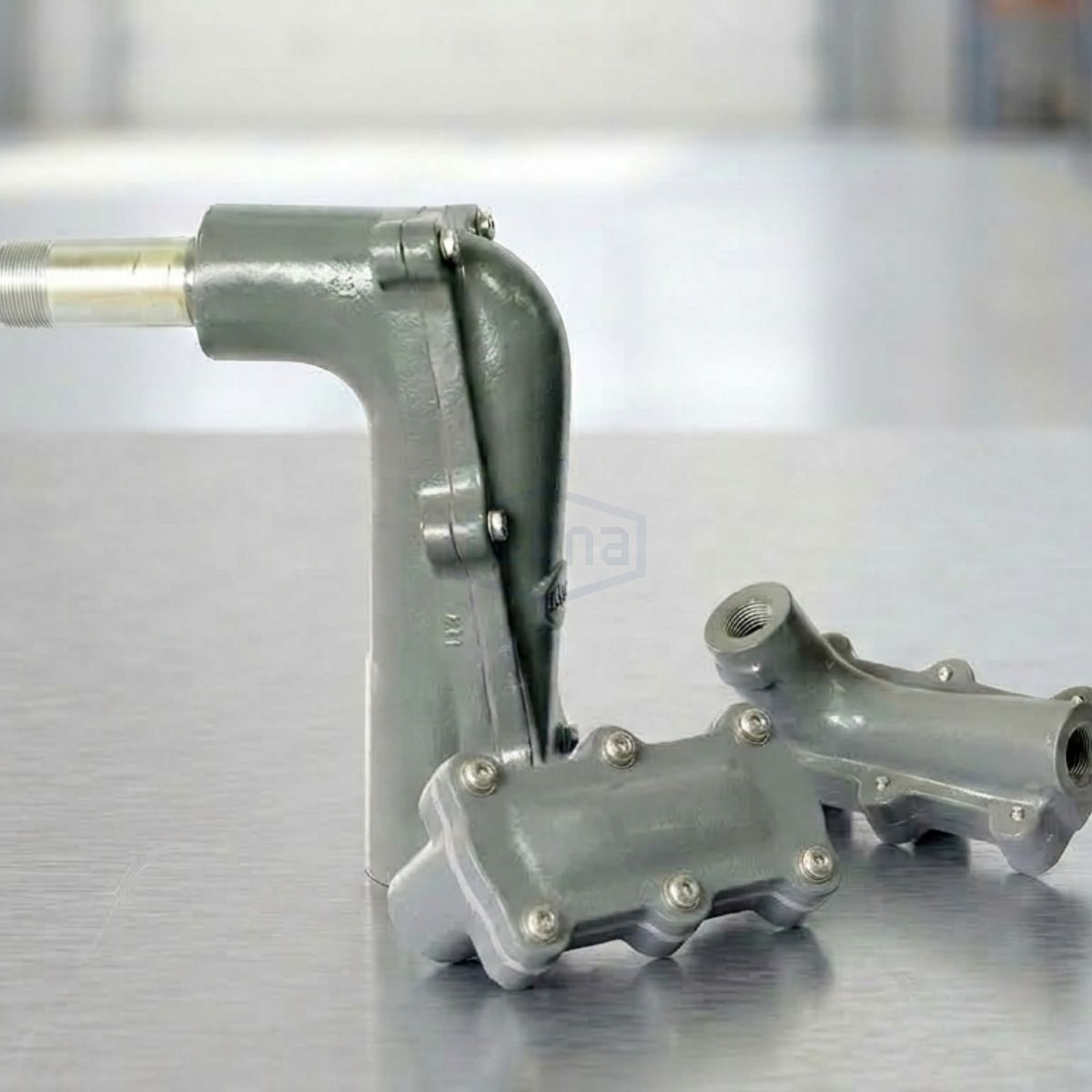

- Tapa en ángulo asegurada con tornillo.
- Dispone de gargantas internas que protegen el conductor del contacto con el borde de la tubería, evitando el daño del aislamiento.

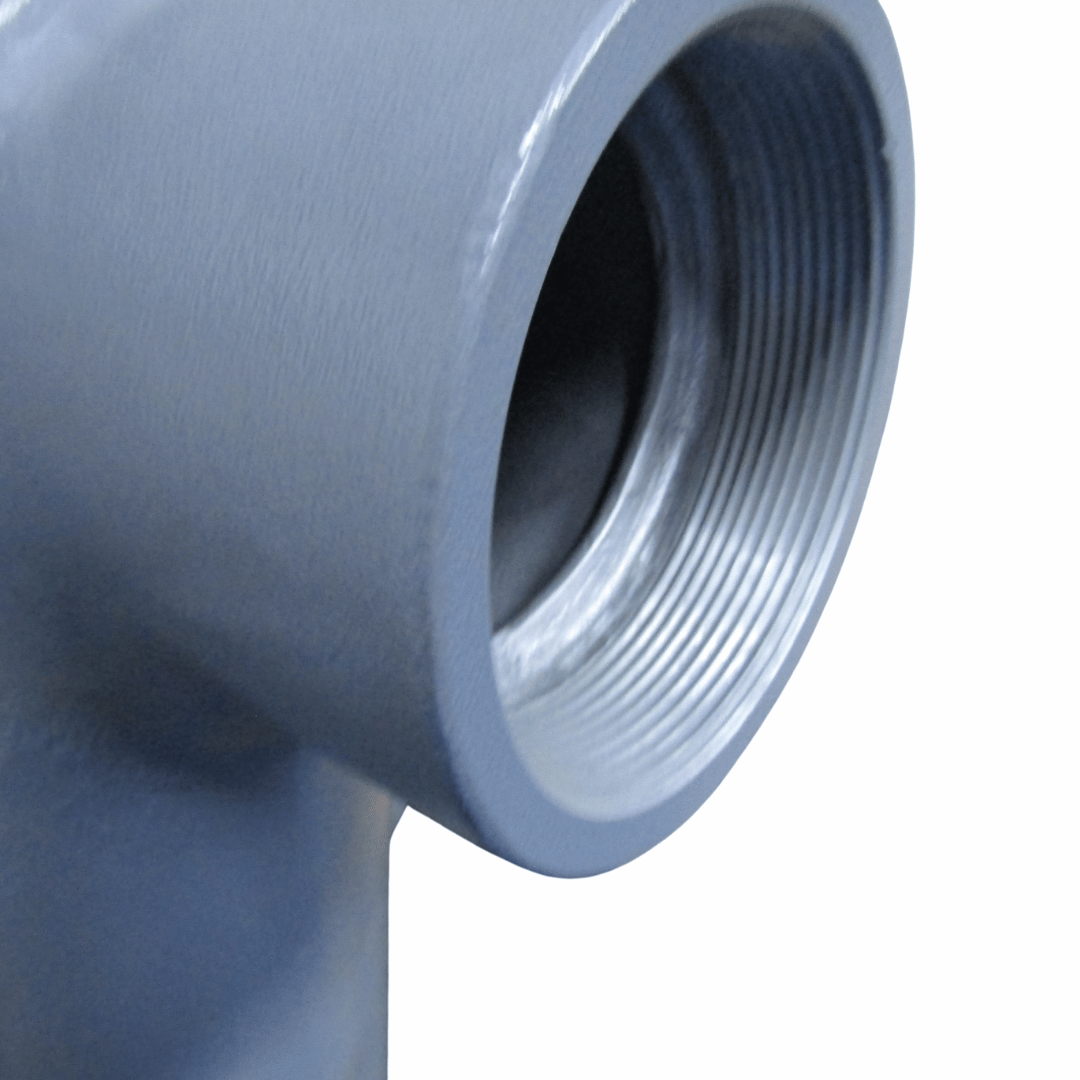

- Rosca hembra en ambos extremos.
- Cuerpo y tapa fabricado en fundición de aluminio.
- Tornillería en acero inoxidable.
- Disponible en dimensiones 1/2″ a 6″.
Acabado
- Exterior: Pintura electrostática tipo poliéster color gris martillado.
- Interior: Pintura esmalte gris martillado.
- Tornillería: Acero inoxidable al natural.
Opcionales
Consultar disponibilidad de dimensiones o acabados especiales para proyectos de gran envergadura.
Aplicaciones y Configuración
Este codo 90º tapa sesgada puede integrarse en soluciones completas de Tecna para áreas clasificadas, como tableros Nema 7 o cajas Nema 7, brindando seguridad y continuidad operativa.
Diseño
Referencias y dimensiones
| Diámetro NPT | Dimensiones | Referencia | Peso (Kg) | ||||
|---|---|---|---|---|---|---|---|
| A | B | C | D | F | |||
| 1/2″ | 131 | 67 | 102 | 157 | 77 | SX8 ELBH050 | 0,664 |
| 3/4″ | 131 | 67 | 102 | 157 | 77 | SX8 ELBH075 | 0,664 |
| 1″ | 220 | 85 | 130 | 262 | 100 | SX8 ELBH100 | 1,7 |
| 1-1/2″ | 292 | 121 | 185 | 335 | 135 | SX8 ELBH150 | 3 |
| 2″ | 292 | 121 | 185 | 335 | 135 | SX8 ELBH200 | 5 |
| 3″ | 394 | 161 | 245 | 455 | 175 | SX8 ELBH300 | 5 |
| 4″ | 584 | 204 | 310 | 670 | 195 | SX8 ELBH400 | 8,15 |
| 6″ | * | * | * | * | * | SX8 ELBH600 | * |
* Consultar con fábrica para dimensiones de 6”.
