Botonera NEMA 7 a prueba de explosión | Estaciones pulsadoras SXE Tecna
CLASE I, DIV 1 Y 2, GRUPOS C – D; CLASE II, GRUPOS E-F-G; CLASE III
Botonera NEMA 7 SXE a prueba de explosión para control de motores eléctricos. Certificada UL y RETIE. Solución industrial segura y personalizada.
Descripción
Las botoneras NEMA 7 SXE de Tecna son estaciones pulsadoras a prueba de explosión diseñadas para el control remoto y seguro de motores eléctricos en ambientes industriales de alto riesgo. Estas botoneras cumplen normativas internacionales (UL 1203, RETIE, NTC 3229) y responden a necesidades reales de mantenimiento, operación y seguridad eléctrica, respaldadas por asesoría técnica de ingenieros Tecna desde el diseño hasta la puesta en marcha.
Características

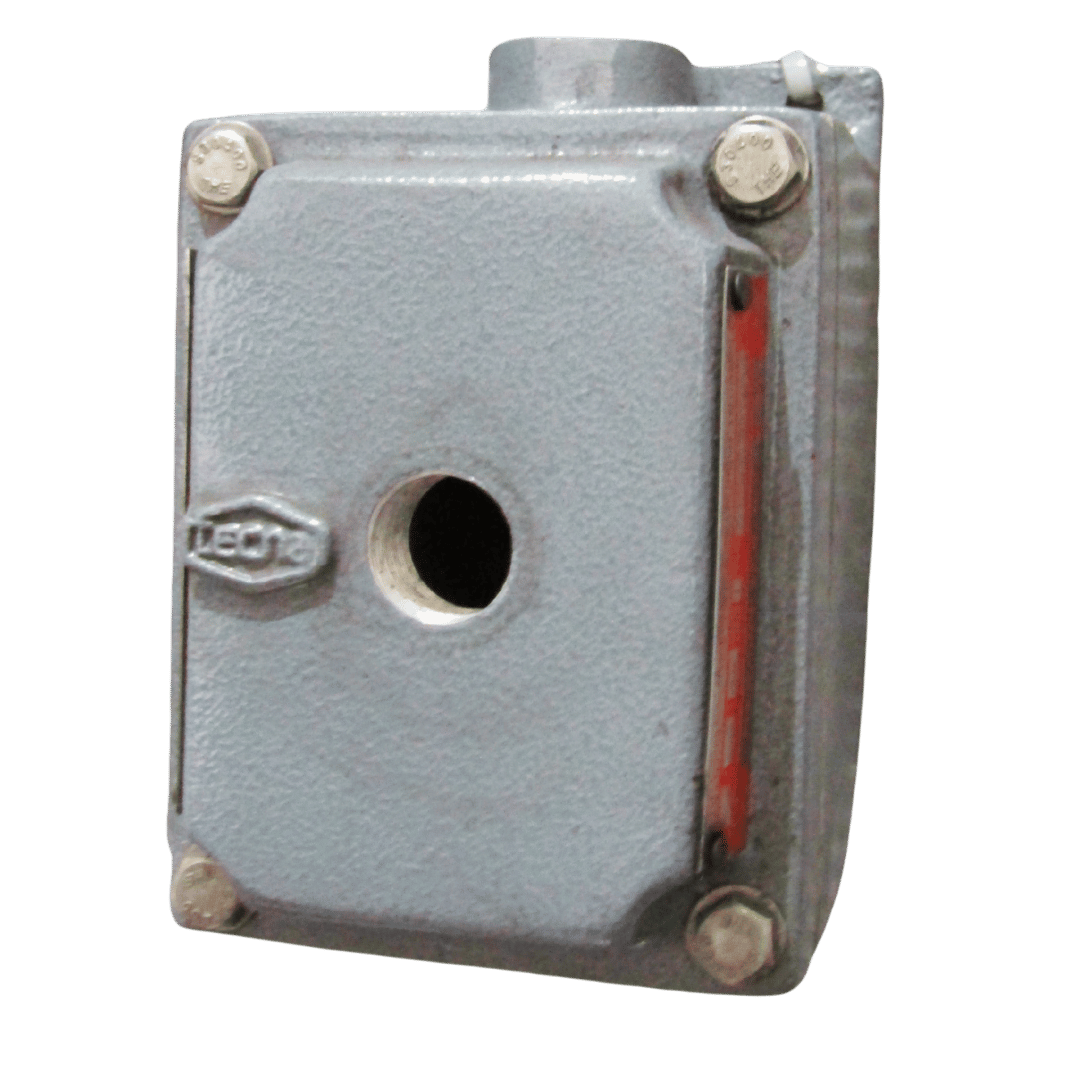

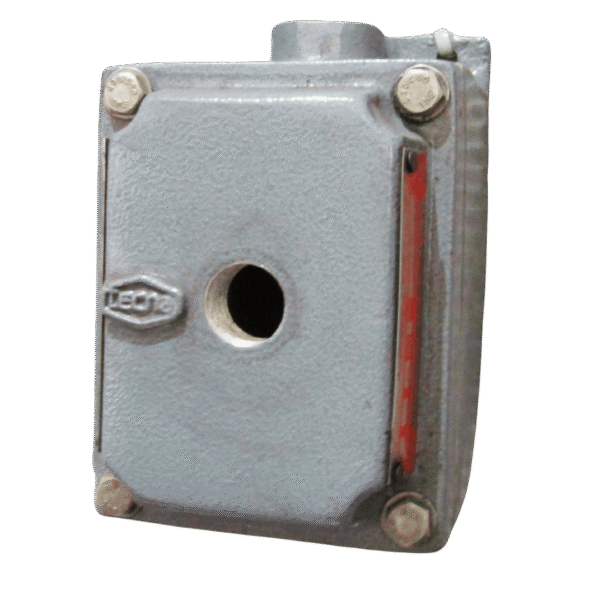

- Cajas fabricadas en fundición de aluminio con orejas de fijación robustas.
- Tapa asegurada con tornillos de acero inoxidable para máxima resistencia.
- Accesos roscados NPT para entrada y salida de conduit, garantizando versatilidad en la instalación.

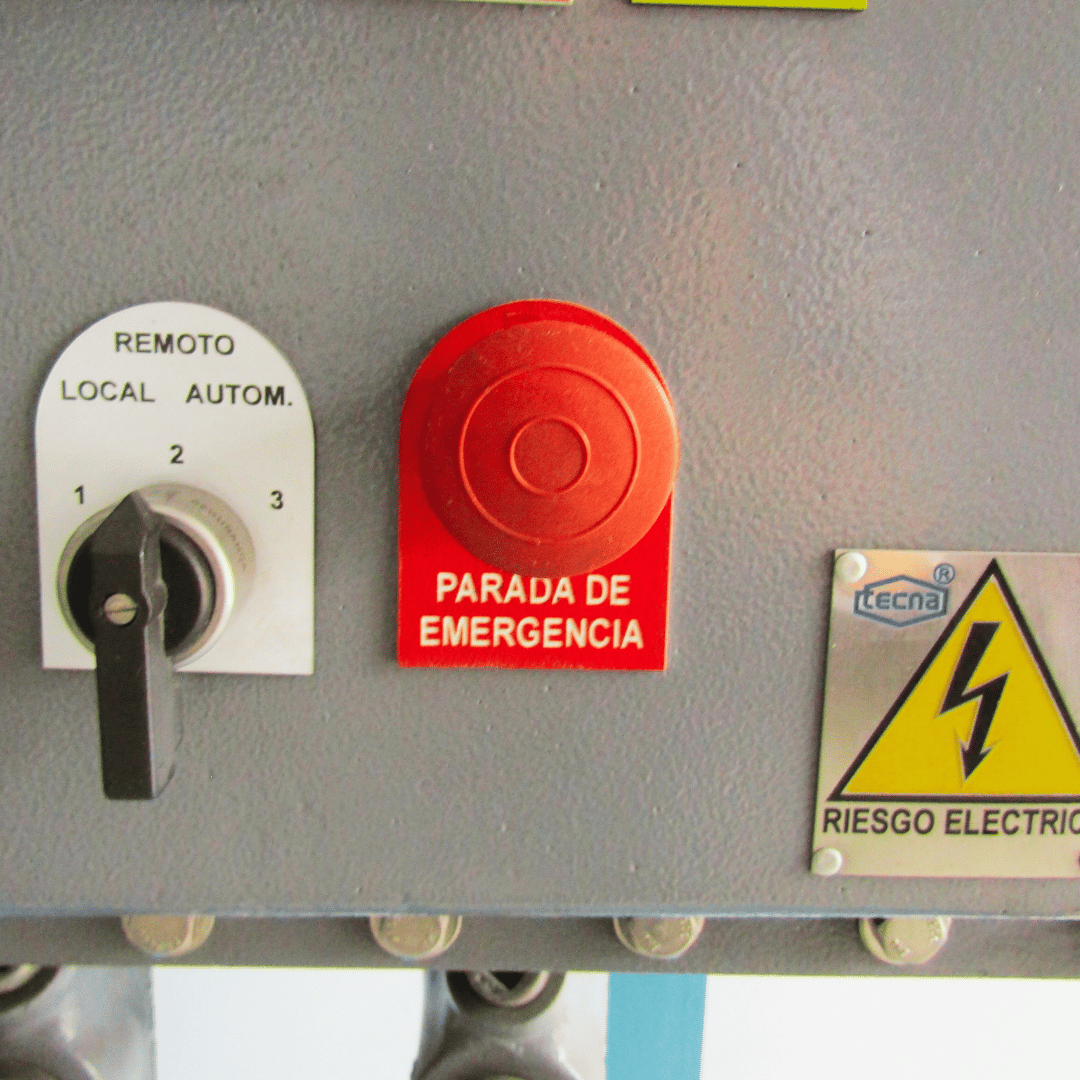

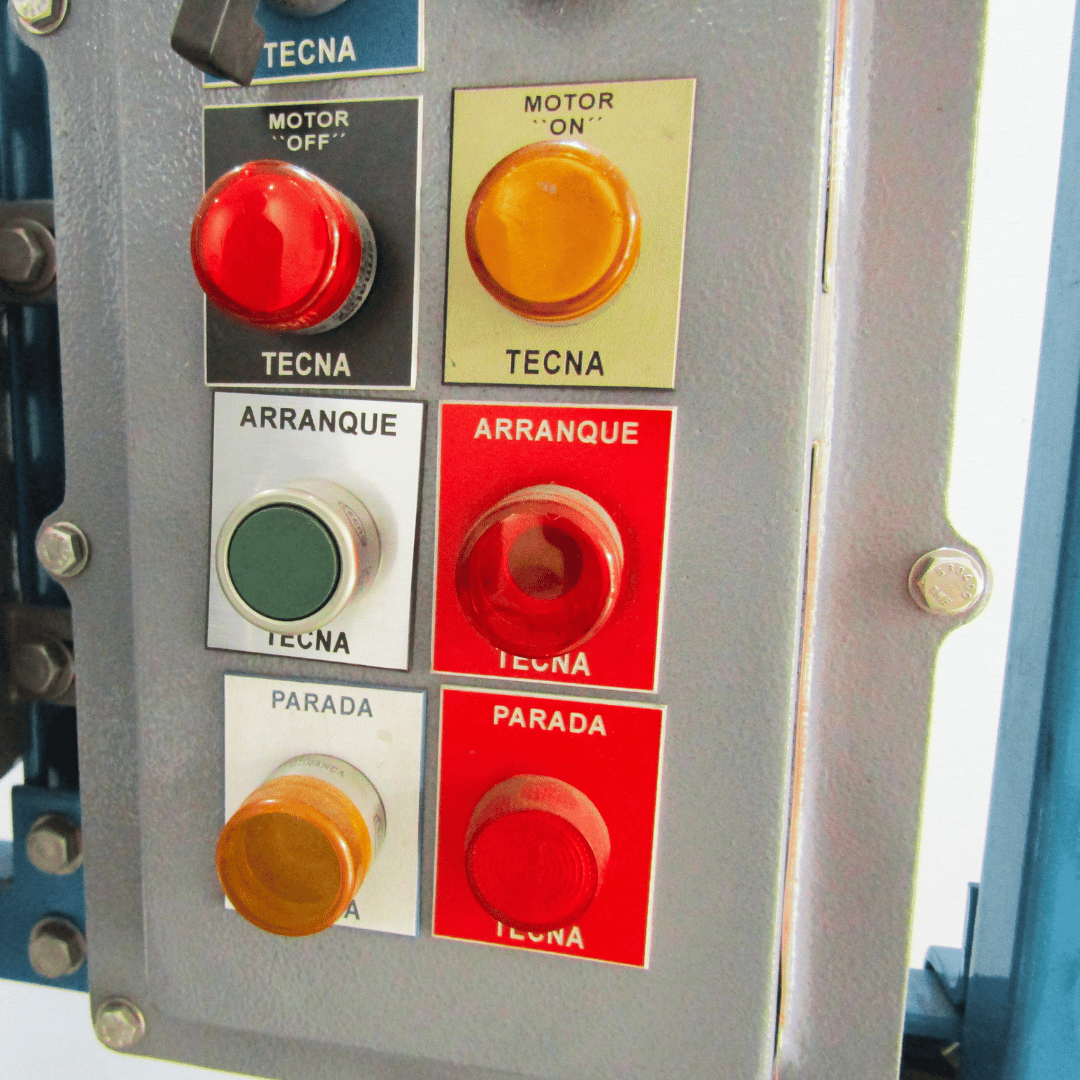

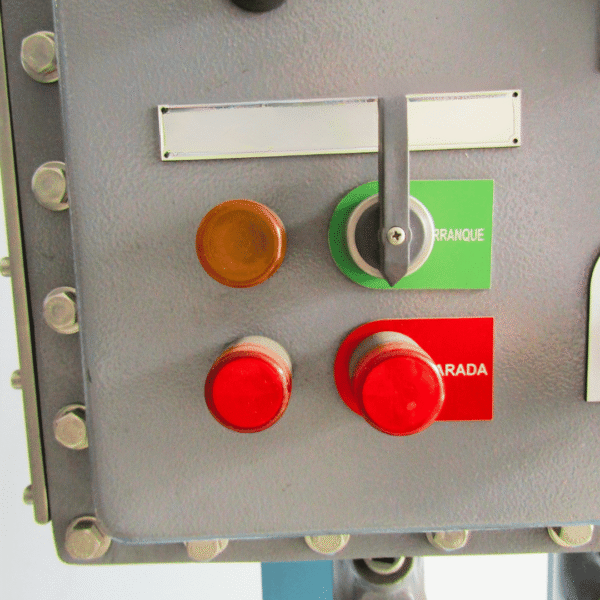

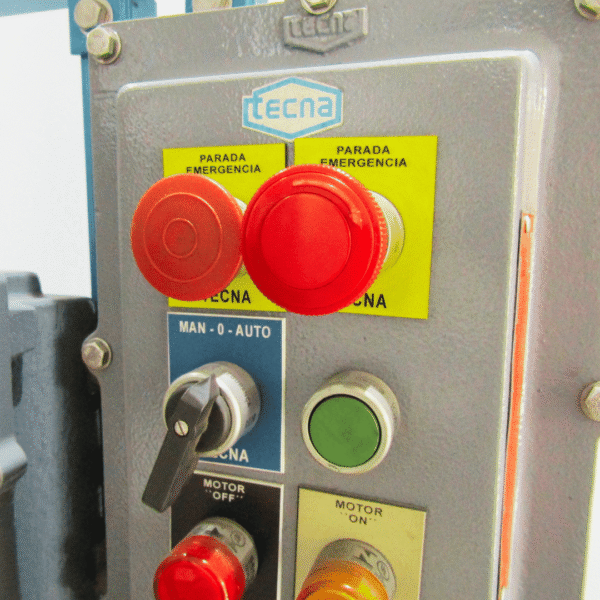

- Diferentes esquemas disponibles: pulsadores, luces piloto, selectores y plaquetas identificadoras.
- Cumplen con UL 1203 y RETIE, alineadas con los estándares de seguridad eléctrica globales.
Consulta UL – Explosion Proof Enclosure Certification y la norma NEMA 250 para conocer los estándares internacionales de protección eléctrica.
Acabado
- Exterior: Pintura electrostática para mayor durabilidad.
- Interior: Esmalte gris martillado.
- Opcional: Pintura epóxica o poliuretano para entornos corrosivos.
Opcionales
- Pintura epóxica externa o interna según requerimiento de ambiente.
- Plaquetas de identificación en acrílico laminado para mayor claridad en operación.
- Configuración a la medida: cantidad y tipo de pulsadores, selectores o luces piloto según necesidad.
Aplicaciones y configuración
- Control remoto seguro de motores eléctricos y procesos industriales.
- Estaciones pulsadoras para áreas clasificadas con riesgo de explosión.
- Soluciones personalizadas para esquemas de arranque, parada y señalización en tableros de control.
Consulta más accesorios NEMA 7 y tableros certificados Tecna para soluciones completas en protección y control industrial.
Diseño
El diseño de las botoneras SXE permite especificar el número de elementos, tipo de actuadores y perforaciones NPT en función de cada aplicación industrial.
Referencias y dimensiones
* Anteponer a la referencia base la cantidad de aparatos requeridos de ese tipo.
* Indicar voltaje de operación de las luces piloto.
Para solicitar seleccione la referencia de la caja de la tabla 1, las referencias de los aparatos elécticos de la tabla 2 y las referencias de roscado de la tabla 3.
Tabla 1: Cajas para aparatos eléctricos
| DIMENSIONES EXTERNAS | |||||
|---|---|---|---|---|---|
| LARGO (mm) | ANCHO (mm) | ALTO (mm) | TIPO DE PROTECCIÓN | REFERENCIA | CERTIFICACIÓN |
| 169 | 100 | 110 | NEMA 7 | SXE1 | UL |
| 140 | 140 | 132 | NEMA 7 + 4X | SXE2 | RETIE |
| 235 | 180 | 125 | NEMA 7 + 4X | SXE3 | UL |
| 169 | 100 | 145 | NEMA 7 | SXE4 | RETIE |
| 355 | 85 | 90 | NEMA 7 | SXE5 | RETIE |
| 355 | 125 | 90 | NEMA 7 | SXE6 | RETIE |
Tabla 2: Componentes eléctricos
| DESCRIPCIÓN DEL ELEMENTO | REFERENCIA |
|---|---|
| PULSADOR DE ARRANQUE | PA |
| PULSADOR DE PARADA | PP |
| PULSADOR HONGO ROJO | PH |
| PULSADOR HONGO CON LLAVE | PHL |
| LUZ PILOTO ROJA | LR |
| LUZ PILOTO VERDE | LV |
| LUZ PILOTO AMBAR | LA |
| SELECTOR DE DOS POSICIONES | S2 |
| SELECTOR DE TRES POSICIONES | S3 |
| SELECTOR DE DOS POSICIONES CON LLAVE | S2L |
| SELECTOR DE TRES POSICIONES CON LLAVE | S3L |
Tabla 3: Acceso roscado NPT
| DIÁMETRO DE PERFORACIÓN | UNA PERFORACIÓN | DOS PERFORACIONES |
|---|---|---|
| 1/2″ | 1050 | 2050 |
| 3/4″ | 1075 | 2075 |
| 1″ | 1100 | 2100 |
Nota: Todas las dimensiones y peso son aproximados. Especificaciones sujetas a cambios sin previo aviso. Consulta con un asesor.
