SELLOS CORTAFUEGOS PARA ÁREAS CLASIFICADAS
CLASE I, DIV 1 Y 2, GRUPOS C – D; CLASE II, GRUPOS E-F-G; CLASE III
En instalaciones conduit:
- Para restringir, a presión atmosférica y temperatura ambiente normal, el paso de gases, vapores o llamas de un área a otra, confinando una posible explosión en un área (caja o tubería).
- Para prevenir el efecto de acumulación de presiones que sucede cuando una explosión ocurrida en un sitio avanza en alguna dirección.
Descripción
INFORMACIÓN PARA INSTALACIÓN Y MANTENIMIENTO
Características
- Disponible con rosca hembra en ambos extremos, tipo EYAA/EYA (Hembra/Hembra) EYAD/EYD(Hembra/Hembra con válvula drenaje), o hembra en uno y un niple removible en el otro extremo, tipo EYAAM/EYAM (Macho/Hembra) y EYADM/EYDM (Hembra/Hembra con válvula drenaje).

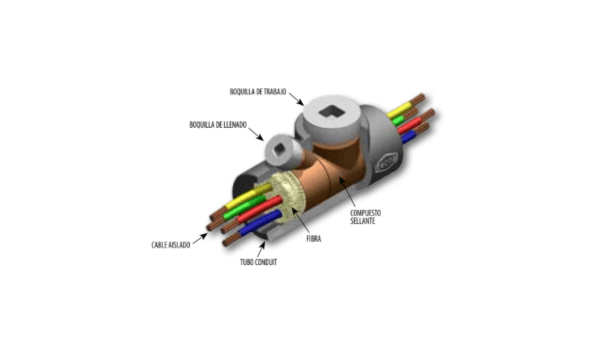

- Amplia cavidad interior para fácil instalación de la fibra retenedora y del compuesto sellante.
- Gargantas internas para protección del aislamiento de los conductores.
- Para instalación vertical u horizontal.

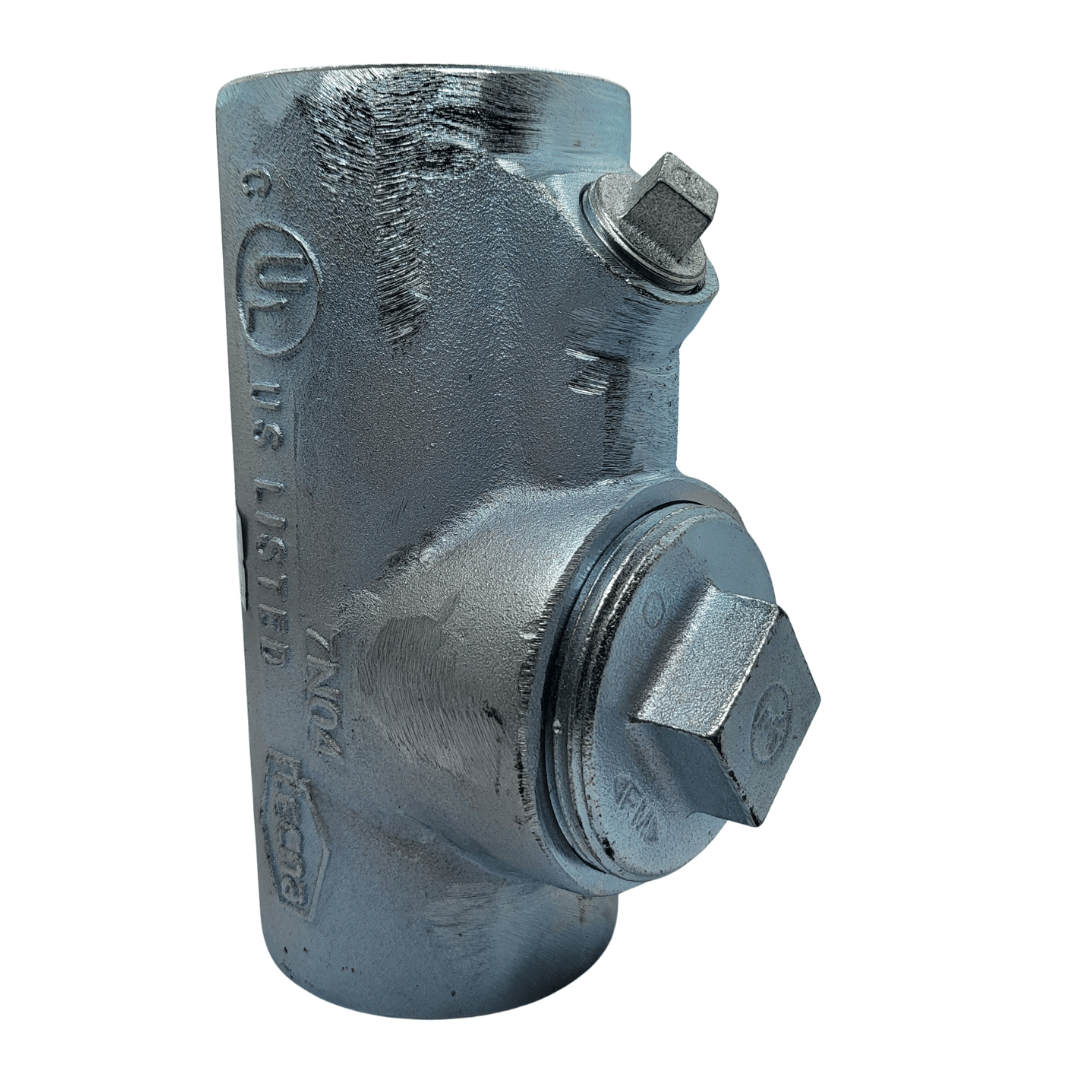

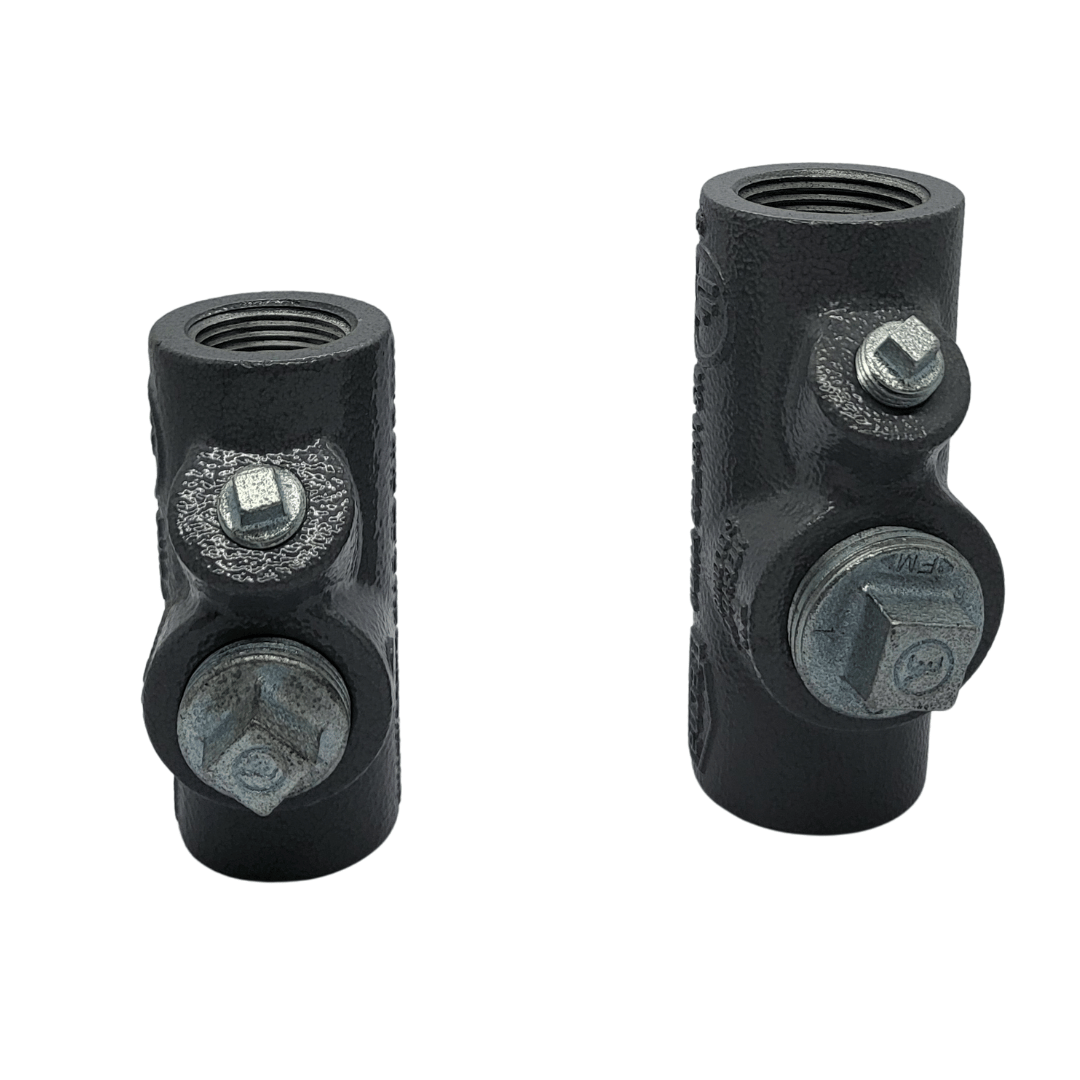

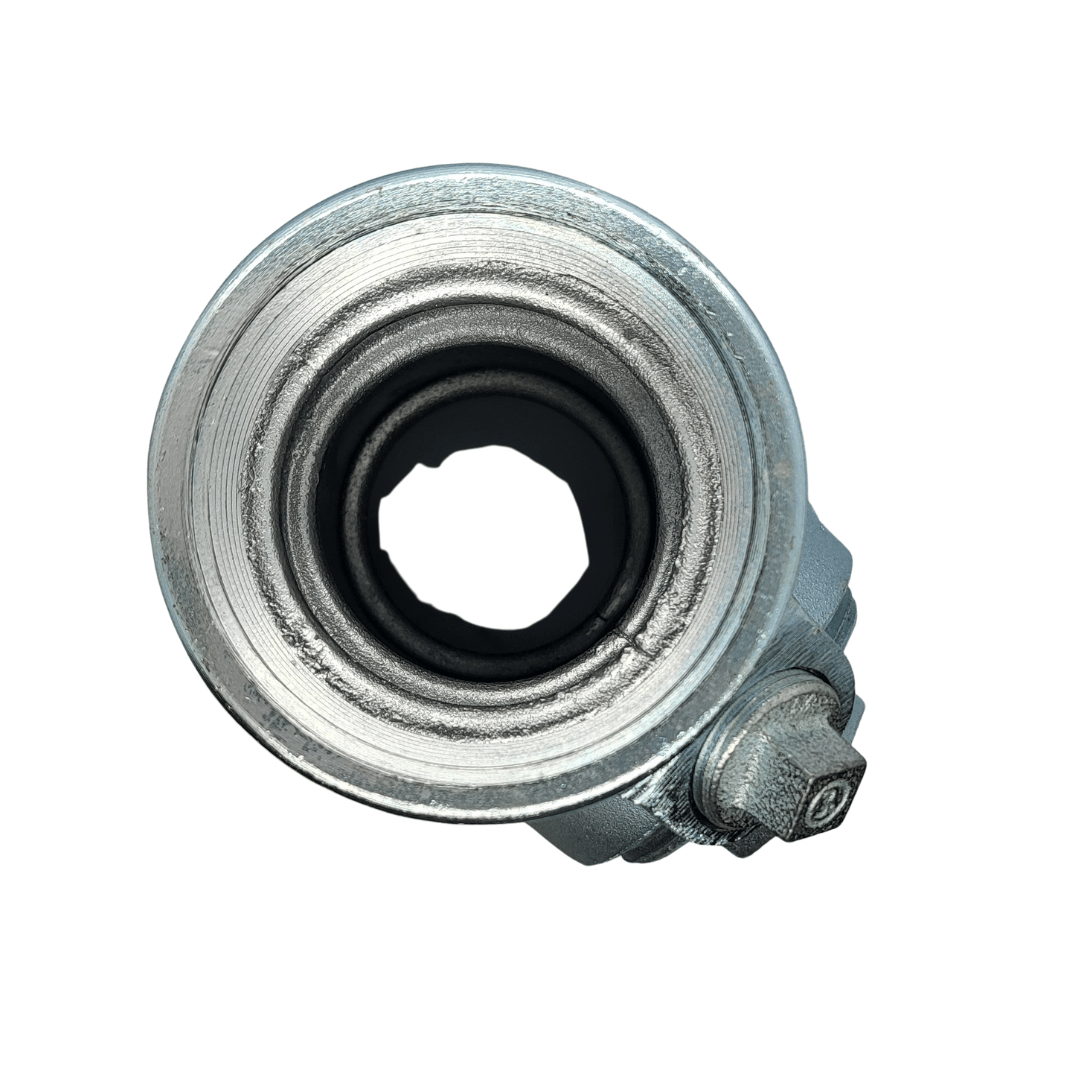

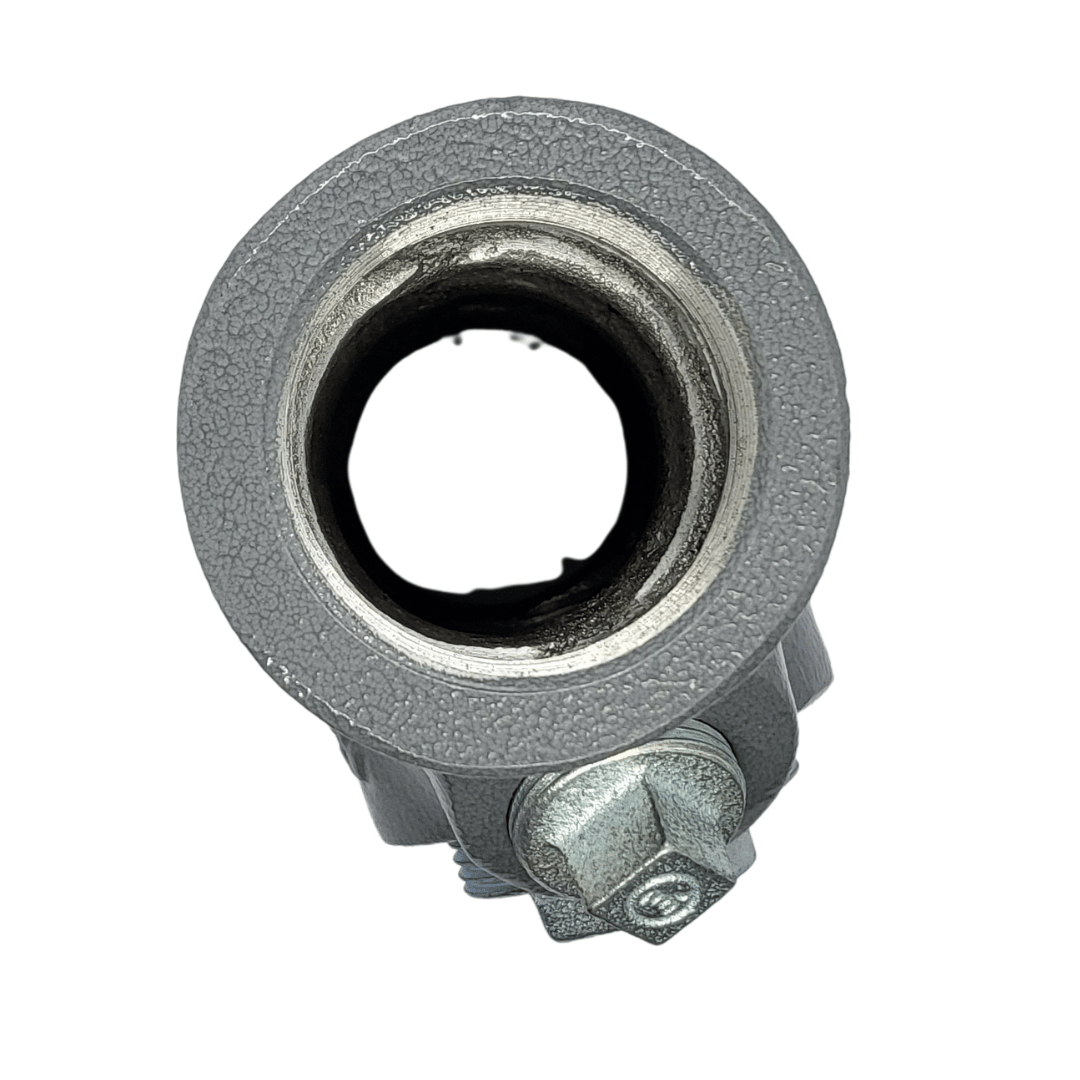

- Cuerpo en fundición de aluminio, con bajo contenido de hierro y cobre, o fundición de hierro nodular, fabricados de acuerdo a la norma UL-1203.
- Tapones en fundición de aluminio o en hierro maleable.

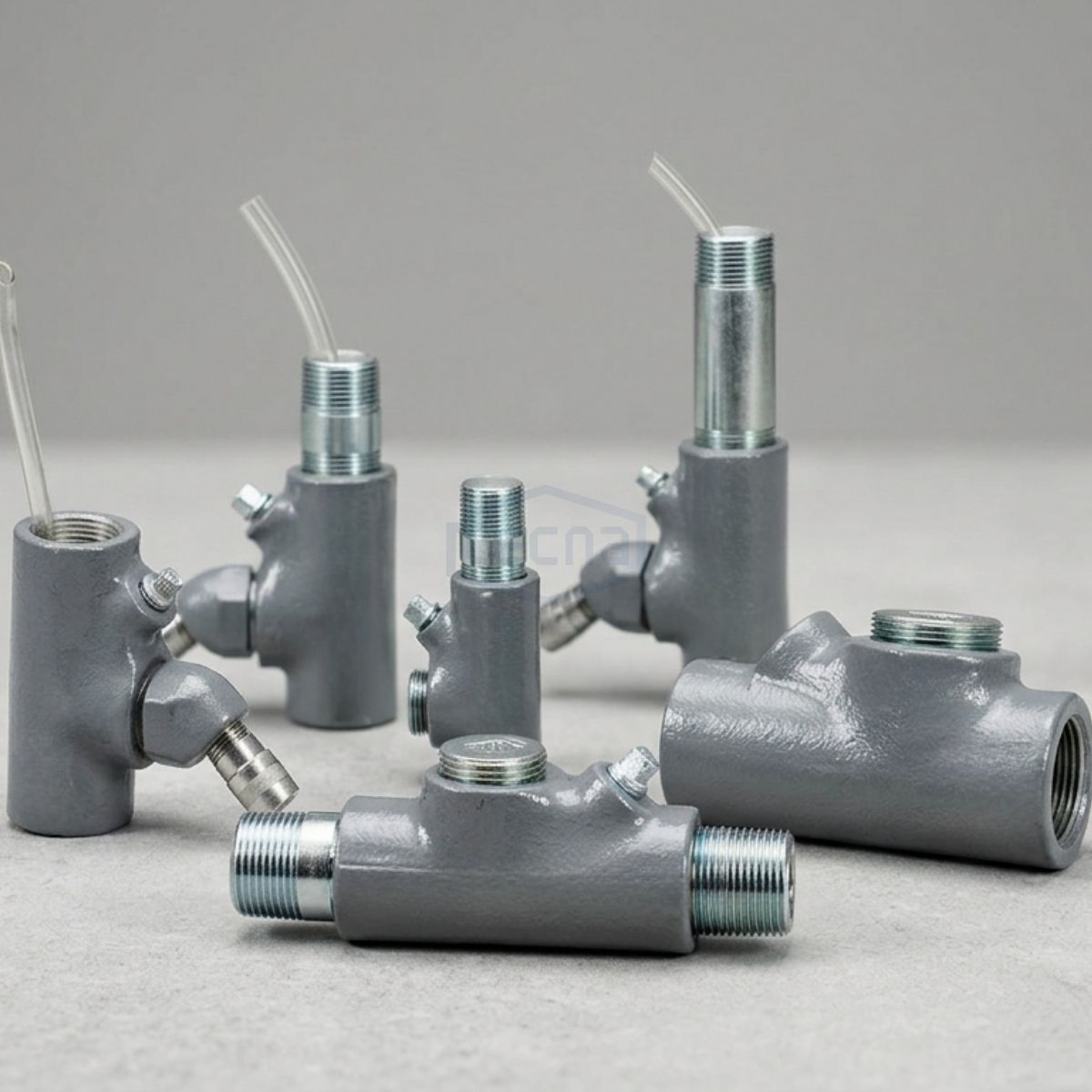

- Niples roscados en tubería de acero tipo IMC, para sellos tipo EYAM, EYAAM, EYDM y EYADM.
- Válvula de drenaje en acero inoxidable para sellos tipo EYD, EYAD, EYDM, con tapón de abertura en aluminio.
- Rosca NPT para entrada y salida de tubería de 1/2″ hasta 6″.
Acabado
- Pintura electrostática tipo poliéster color gris martillado para los productos en fundición de aluminio y Cincado electrolítico para los sellos fabricados en hierro nodular y recubrimientos especiales según la necesidad.
Opcionales
- Sellos con válvula drenaje para evacuación de humedad en conduits horizontales, asegurando durabilidad y reducción de riesgos operativos.
- Disponibles para todos los diámetros comerciales indicados en referencias.
Opciones para diversas aplicaciones: Equipo eléctrico ensamblado
TECNA integra estos sellos cortafuego en soluciones completas de tableros NEMA 7, cajas a prueba de explosión y sistemas de protección para motores, asegurando compatibilidad y cumplimiento normativo total.
Diseño
Referencias y dimensiones
Aclaración: Todas las dimensiones y peso son aproximados. Especificaciones sujetas a cambios sin previo aviso.
Fundición aluminio
Referencias
Disponibles también con válvula de drenaje, consultar con fábrica. (Esta tabla es de indicación y requiere que se consulte al asesor técnico para definir la referencia).
| Diámetro NP (pulg) | Referencia H-H | Referencia H-M | Certificación | Compuesto Sellante requerido (g) | Compuesto Sellante requerido (lb) | Fibra aproximada requerida (g) |
|---|---|---|---|---|---|---|
| 1/2″ | SX1EYAA 050 | SX1EYAAM 050 | UL – RETIE | 19 | 0,04 | 1,5 |
| 3/4″ | SX1EYAA 075 | SX1EYAAM 075 | UL – RETIE | 28 | 0,06 | 3 |
| 1″ | SX1EYAA 100 | SX1EYAAM 100 | UL – RETIE | 55 | 0,12 | 3 |
| 1-1/4″ | SX1EYAA 125 | SX1EYAAM 125 | RETIE | 143 | 0,32 | 4 |
| 1-1/2″ | SX1EYAA 150 | SX1EYAAM 150 | UL – RETIE | 150 | 0,33 | 9 |
| 2″ | SX1EYAA 200 | SX1EYAAM 200 | UL – RETIE | 264 | 0,58 | 11 |
| 2-1/2″ | SX1EYAA 250 | SX1EYAAM 250 | UL – RETIE | 546 | 1,20 | 15 |
| 3″ | SX1EYAA 300 | SX1EYAAM 300 | UL – RETIE | 740 | 1,63 | 21 |
| 4″ | SX1EYAA 400 | SX1EYAAM 400 | UL – RETIE | 1600 | 3,53 | 26 |
| 6″ | SX1EYAA 600 | SX1EYAAM 600 | RETIE | 5900 | 13,01 | 100 |
Hierro nodular
Referencias
Disponibles también con válvula de drenaje, consultar con fábrica.
| Diámetro NPT (pulg) | Referencia H-H | Referencia H-M | Certificación | Compuesto Sellante requerido (g) | Compuesto Sellante requerido (lb) | Fibra aproximada requerida (g) |
|---|---|---|---|---|---|---|
| 1/2″ | SX1EYA 050 | SX1EYAM 050 | UL – RETIE | 19 | 0,04 | 1,5 |
| 3/4″ | SX1EYA 075 | SX1EYAM 075 | UL – RETIE | 28 | 0,06 | 3 |
| 1″ | SX1EYA 100 | SX1EYAM 100 | UL – RETIE | 55 | 0,12 | 3 |
| 1-1/2″ | SX1EYA 150 | SX1EYAM 150 | UL – RETIE | 143 | 0,32 | 4 |
| 2″ | SX1EYA 200 | SX1EYAM 200 | UL – RETIE | 150 | 0,33 | 9 |
| 2-1/2″ | SX1EYA 250 | SX1EYAM 250 | UL – RETIE | 264 | 0,58 | 11 |
| 3″ | SX1EYA 300 | SX1EYAM 300 | UL – RETIE | 546 | 1,20 | 15 |
| 4″ | SX1EYA 400 | SX1EYAM 400 | UL – RETIE | 740 | 1,63 | 21 |
Compuesto sellante
| Cantidad (lb) | Referencia |
|---|---|
| 1 | LXXC 01 |
| 5 | LXXC 05 |
Fibra retenedora
| Cantidad (Ib) | Referencia |
|---|---|
| 1 | LXXCHCIC0X |
Este sello cortafuego nema es esencial para seguridad en conduits industriales. TECNA ofrece asesoría especializada para su correcta especificación e integración con equipos eléctricos ensamblados y tableros a prueba de explosión.
