Tablero pie poste TP4 NEMA 4X | Conexión segura

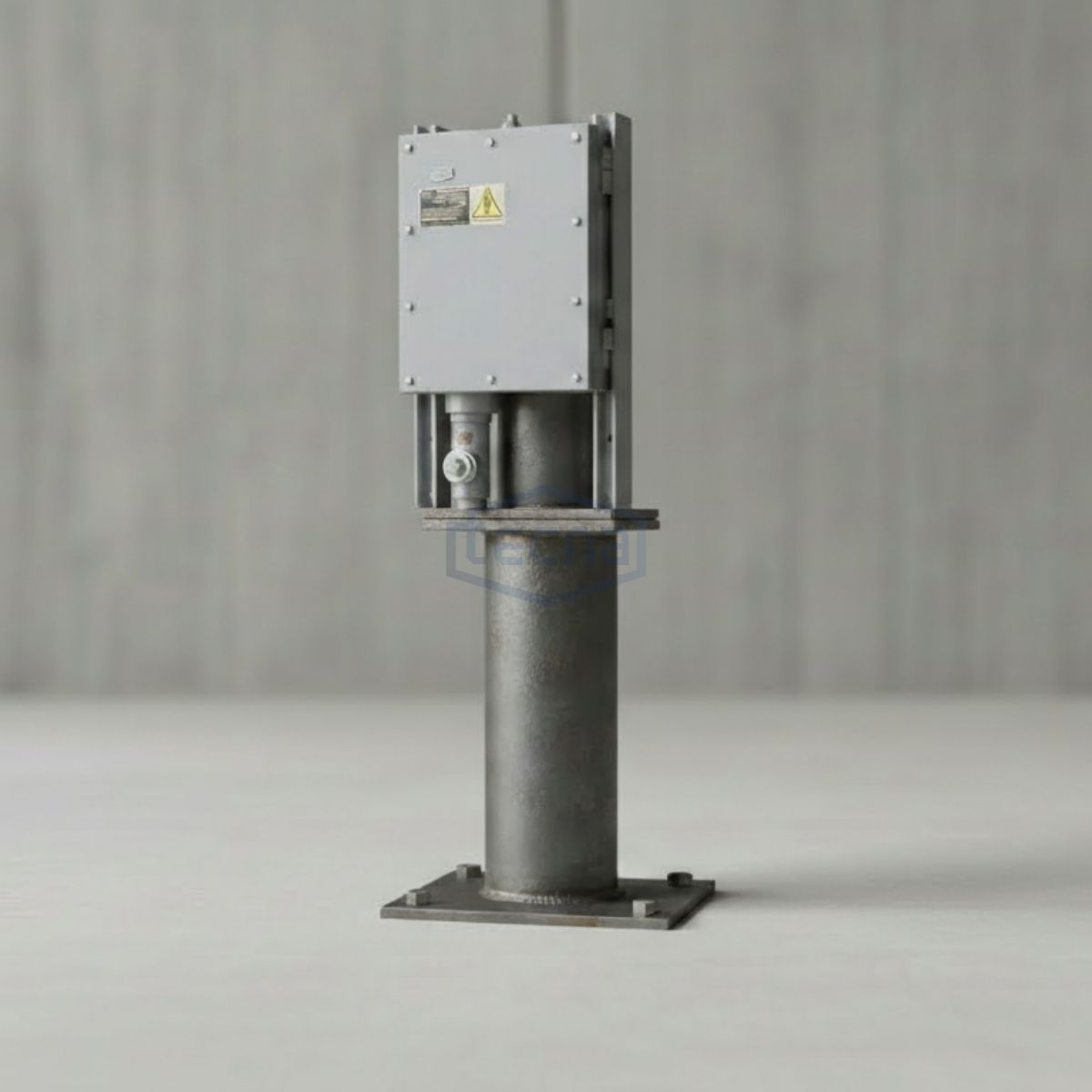

Las cajas de conexión tipo pie de poste “TP4”, fabricadas por TECNA S.A. se usan para la conexión y protección de los circuitos de iluminación en postes donde el equipo este expuesto a polvo, lluvia y/o chorro de agua por manguera cumpliendo con las exigencias normativas y de calidad.
Descripción

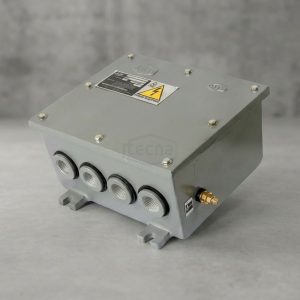

El tablero pie poste TP4 de TECNA está diseñado para proteger y conectar sistemas de iluminación en instalaciones expuestas, cumpliendo con normas RETIE, UL50 e índices de protección NEMA 3, 4 y 4X. Fabricado con cajas de fundición de aluminio serie SB6E, está preparado para enfrentar ambientes agresivos, lluvia o polvo, y cumplir con los requerimientos técnicos del sector eléctrico industrial.
Características
- Cajas fundidas en aluminio libre de cobre (serie SB6E)
- Tapa con tornillos inoxidables
- Orejas ranuradas para fijación
- Borneras de puesta a tierra
- Compatibilidad con fusibles tipo DIAZED o interruptores termomagnéticos
Acabado
- Exterior: pintura electrostática tipo poliéster
- Interior: esmalte gris martillado
- Acabado opcional: epóxico o poliuretano para ambientes corrosivos
Opcionales
- Válvula de drenaje
- Válvula de respiro
- Bisagra
- Puentes atornillables
Equipo eléctrico ensamblado Este producto puede incluir:
- N° de fusibles o interruptores según carga (2A, 4A, 6A, etc.)
- Borneras según calibre del conductor: 16 AWG hasta 8 AWG
- Distribución de hubs NPT con o sin reducción
Diseño
- Configuraciones de referencia según dimensiones y caja instalada
- Personalización en cantidad y ubicación de entradas conduit
- Identificación clara de componentes al cotizar
Referencias
| Largo (mm) | Ancho (mm) | Profundo (mm) | Referencia del tablero | Instalado en caja | Certificación caja |
|---|---|---|---|---|---|
| 154 | 154 | 96 | TP4-664 | SB6E 664 | RETIE |
| 207 | 154 | 98 | TP4-864 | SB6E 864 | RETIE |
| 203 | 203 | 98 | TP4-884 | SB6E 884 | RETIE |
| 205 | 205 | 148 | TP4-886 | SB6E 886 | RETIE |
| 254 | 153 | 100 | TP4-A64 | SB6E A64 | RETIE |
| 252 | 153 | 150 | TP4-A66 | SB6E A66 | RETIE |
| 253 | 203 | 150 | TP4-A86 | SB6E A86 | RETIE |
| 251 | 251 | 148 | TP4-AA6 | SB6E AA6 | RETIE |
| 256 | 256 | 202 | TP4-AA8 | SB6E AA8 | RETIE |
| 301 | 250 | 148 | TP4-CA6 | SB6E CA6 | RETIE |
| 308 | 308 | 99 | TP4-CC4 | SB6E CC4 | RETIE |
| 309 | 309 | 147 | TP4-CC6 | SB6E CC6 | RETIE |
| 306 | 306 | 200 | TP4-CC8 | SB6E CC8 | RETIE |
| 400 | 306 | 139 | TP4-GC5 | SB6E GC5 | RETIE |
| 404 | 311 | 202 | TP4-GC8 | SB6E GC8 | RETIE |
| 400 | 400 | 298 | TP4-GGC | SB6E GGC | RETIE |
| 458 | 305 | 150 | TP4-IC6 | SB6E IC6 | RETIE |
| 464 | 464 | 150 | TP4-II6 | SB6E II6 | RETIE |
| 464 | 464 | 200 | TP4-II8 | SB6E II8 | RETIE |
TP4-664, TP4-844
(Según tabla TP4-A)
m: Fusibles
n: Interruptores termomagnéticos
m x 6AWG
m x 10AWG
m x 16AWG
A: 1 x 1”
B: 2 x ¾”
C: 3 x 1”
D: 1 x 1 ¼”
E: 1 x ½”
B: Bisagra
V: Visor
B: Bisagra + Visor
PI: Placa interior
PAS: Puentes ensamblables
Ejemplo de referencia al cotizar
Para solicitar una caja tipo pie de poste NEMA 4X de 400mm x 360mm x 139mm, con 8 fusibles de 6A, 12 borneras por cable hasta 8AWG, 2 hubs de 1” en la parte superior, 2 hubs de ¾” en el lateral derecho, 1 hub de ½” en la parte posterior y bisagra:
TP4-GC5 8X6A F 12x8AWG A:2X1” B: 2X3/4” C:2X3/4” E:1X3/4” B V
