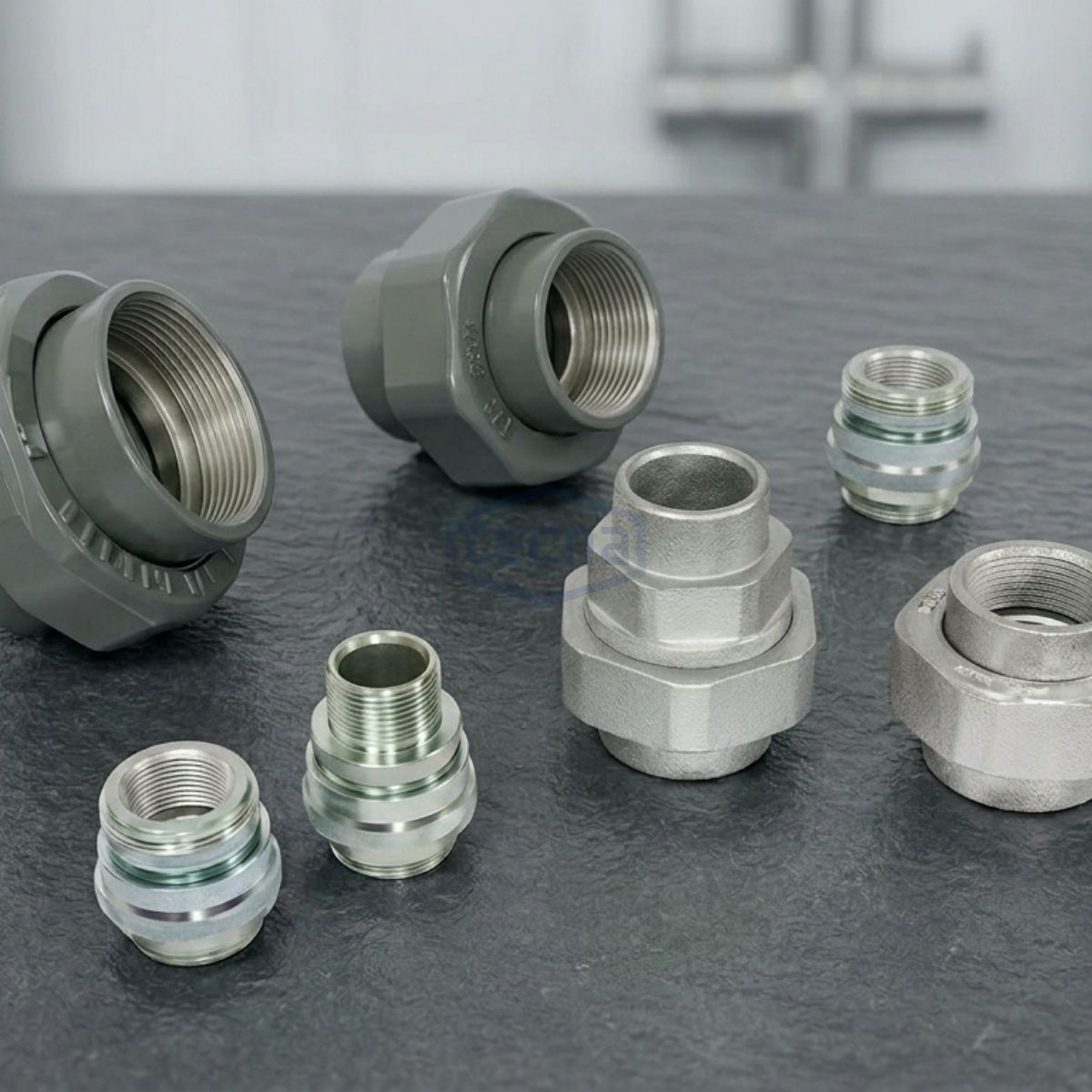

UNIONES UNIVERSALES PARA ÁREAS CLASIFICADAS
CLASE I, DIV 1 Y 2, GRUPOS C – D; CLASE II, GRUPOS E-F-G; CLASE III
Uso en instalaciones conduit en áreas clasificadas para:
- Clase I Div. 1&2, grupo C-D; Clase II, Div 1&2, Grupo E F G; Clase III para cuerpos desde 1 1/2″ hasta 4″ en hierro nodular.
- Clase I Div. 1&2, grupo C-D; Clase II, Div 1&2, Grupo E F G; Clase III para cuerpos desde 1/2″ hasta 1″ en acero.
- Clase I Div. 1&2, grupo C-D; Clase II, Div 1&2, Grupo E F G; Clase III para cuerpos desde 1/2″ hasta 6″ en aluminio.
- Sistemas conduit roscados de pared gruesa.
- Hembra/ Macho para conectar tubería conduit metálica rígida a cajas de empalme y distribución.
- Facilitar la instalación, mantenimiento e inspección.
- Remover o instalar cajas u otros elementos sin necesidad de girar la tubería.
Descripción
INFORMACIÓN PARA INSTALACIÓN Y MANTENIMIENTO
Características
- Disponible en tipo UNF/UNFA (Hembra/Hembra) y tipo UNY/UNYA (Macho /Hembra).
- Gargantas internas para protección de aislamiento de los conductores.
- Diseño compacto que permite instalarlas con el mínimo espacio entre tuberías o al lado de otros equipos.
- Construcción robusta para trabajo pesado.
- Rosca NPT desde 1/2″ hasta 6″.
Fabricadas en
- UNFA/UNYA: En aluminio.
- UNF/UNY: 1/2″ hasta 1″ Acero SAE 12L14, 1 1/2″ hasta 4″ fundición de hierro nodular
Acabado
Pintura electrostática tipo poliéster color gris martillado para los productos en fundición de aluminio, cincado electrolítico para las uniones fabricadas en hierro nodular, acero y recubrimientos especiales en todas las referencias, según la necesidad.
Opcionales
Uniones Universales aislantes Hembra/Hembra tipo UNFG para clase 1, Div. 1&2, Grupos C-D; Clase II, Grupos E-F-G, Clase III.
Opciones para diversas aplicaciones: Equipo eléctrico ensamblado
Estas uniones universales SX2UN se integran en tableros, cajas de empalme y sistemas conduit para garantizar conexiones seguras, manteniendo continuidad eléctrica y mecánica en áreas clasificadas.
Diseño
El diseño de las uniones SX2UN prioriza eficiencia de instalación, mínima ocupación de espacio y resistencia a ambientes corrosivos y explosivos, superando los estándares NEMA 7 y NEMA 4.
Referencias
Uniones universales HEMBRA – HEMBRA
| Diámetro NPT (pulg) | Material | Referencia | Certificado | Peso (Kg) |
|---|---|---|---|---|
| 1/2″ | ACERO | SX2UNF 050 | UL – RETIE | 0,131 |
| 3/4″ | ACERO | SX2UNF 075 | UL – RETIE | 0,171 |
| 1″ | ACERO | SX2UNF 100 | UL – RETIE | 0,242 |
| 1-1/2″ | HIERRO | SX2UNF 150 | UL – RETIE | 0,764 |
| 2″ | HIERRO | SX2UNF 200 | UL – RETIE | 1,3 |
| 2-1/2″ | HIERRO | SX2UNF 250 | UL – RETIE | 1,91 |
| 3″ | HIERRO | SX2UNF 300 | UL – RETIE | 2,9 |
| 4″ | HIERRO | SX2UNF 400 | UL – RETIE | 4,9 |
| 1/2″ | ALUMINIO | SX2UNFA 050 | UL – RETIE | 0,058 |
| 3/4″ | ALUMINIO | SX2UNFA 075 | UL – RETIE | 0,096 |
| 1″ | ALUMINIO | SX2UNFA 100 | UL – RETIE | 0,132 |
| 1-1/4″ | ALUMINIO | SX2UNFA 125 | RETIE | 0,35 |
| 1-1/2″ | ALUMINIO | SX2UNFA 150 | UL – RETIE | 0,36 |
| 2″ | ALUMINIO | SX2UNFA 200 | UL – RETIE | 0,450 |
| 2-1/2″ | ALUMINIO | SX2UNFA 250 | UL – RETIE | 0,600 |
| 3″ | ALUMINIO | SX2UNFA 300 | UL – RETIE | 1,1 |
| 4″ | ALUMINIO | SX2UNFA 400 | UL – RETIE | 1,4 |
| 6″ | ALUMINIO | SX2UNFA 600 | RETIE | 3,3 |
Uniones universales MACHO – HEMBRA
| Diámetro NPT (pulg) | Material | Referencia | Certificado | Peso (Kg) |
|---|---|---|---|---|
| 1/2″ | ACERO | SX2UNY 050 | UL – RETIE | 0,142 |
| 3/4″ | ACERO | SX2UNY 075 | UL – RETIE | 0,188 |
| 1″ | ACERO | SX2UNY 100 | UL – RETIE | 0,281 |
| 1-1/2″ | HIERRO | SX2UNY 150 | UL – RETIE | 0,764 |
| 2″ | HIERRO | SX2UNY 200 | UL – RETIE | 1,3 |
| 2-1/2″ | HIERRO | SX2UNY 250 | UL – RETIE | 1,91 |
| 3″ | HIERRO | SX2UNY 300 | UL – RETIE | 2,9 |
| 4″ | HIERRO | SX2UNY 400 | UL – RETIE | 4,9 |
| 1/2″ | ALUMINIO | SX2UNYA 050 | UL – RETIE | 0,063 |
| 3/4″ | ALUMINIO | SX2UNYA 075 | UL – RETIE | 0,105 |
| 1″ | ALUMINIO | SX2UNYA 100 | UL – RETIE | 0,144 |
| 1-1/4″ | ALUMINIO | SX2UNYA 125 | RETIE | 0,33 |
| 1-1/2″ | ALUMINIO | SX2UNYA 150 | UL – RETIE | 0,34 |
| 2″ | ALUMINIO | SX2UNYA 200 | UL – RETIE | 0,46 |
| 2-1/2″ | ALUMINIO | SX2UNYA 250 | UL – RETIE | 0,62 |
| 3″ | ALUMINIO | SX2UNYA 300 | UL – RETIE | 1,13 |
| 4″ | ALUMINIO | SX2UNYA 400 | UL – RETIE | 1,43 |
| 6″ | ALUMINIO | SX2UNYA 600 | RETIE | 3,5 |
Nota: Todos los pesos son aproximados. Especificaciones sujetas a cambios sin previo aviso.
Uniones universales MACHO – HEMBRA (aislada)
| Diámetro NPT (Pulg) | Material | Referencia | Certificado | Peso (Kg) |
|---|---|---|---|---|
| 1/2″ | ACERO | SX2UNFG 050 | RETIE | 0,131 |
| 3/4″ | ACERO | SX2UNFG 075 | RETIE | 0,171 |
| 1″ | ACERO | SX2UNFG 100 | RETIE | 0,242 |
| 1-1/2″ | ACERO | SX2UNFG 150 | RETIE | 0,764 |
| 2″ | ACERO | SX2UNFG 200 | RETIE | 1,3 |
| 2-1/2″ | ACERO | SX2UNFG 250 | RETIE | 1,91 |
| 3″ | ACERO | SX2UNFG 300 | RETIE | 2,9 |
| 4″ | ACERO | SX2UNFG 400 | RETIE | 4,9 |
