• Gran variedad de tamaños de cajas a prueba de explosión; con cuerpo y tapa en fundición de aluminio, con bajo contenido de hierro y cobre, fabricadas de acuerdo a las normas UL – 1203.
• Perforaciones en fábrica de acuerdo a necesidades de la instalación. Rosca NPT para entrada de tubería, desde 1/2” hasta 4”.
• Fijación por medio de orejas.
• Empaque O’ring para uso a la intemperie.
• Polo a tierra en bronce, lámina de montaje, bandeja de montaje en lámina de aluminio.
• Bisagras según tamaño.
• Tornillo en acero inoxidable.

• Exterior: Pintura electrostática.
• Interior: Pintura esmalte gris martillado.
• Opcional: Pintura epóxica o tipo poliuretano para ambientes agresivos.

• Mirilla de vidrio templado de diferentes diámetros útiles, para uso en áreas clasificadas.
• Válvula de drenaje y de respiro en acero inoxidable.
• Accesos con tapón.
• Instrumentos y equipo eléctrico ensamblado (*).

• Racks
• Arrancadores eléctricos para motores
• Arrancadores estrella triángulo
• Guardamotores
• Cajas con interruptores termo magnéticos
• Estaciones de control
• Cajas de maniobra
• Tableros de conexión de pds. Focos
• Equipos piloto e indicadores
• Tableros de distribución
• Tableros para automatización

Consulta el diagrama técnico para seleccionar el tamaño adecuado según tus necesidades de instalación. Dimensiones disponibles en pulgadas y milímetros.

• Cajas fabricadas en fundición de aluminio con orejas de fijación robustas.
• Tapa asegurada con tornillos de acero inoxidable para máxima resistencia.
• Accesos roscados NPT para entrada y salida de conduit, garantizando versatilidad en la instalación.
• Diferentes esquemas disponibles: pulsadores, luces piloto, selectores y plaquetas identificadoras.
• Cumplen con UL 1203 y RETIE, alineadas con los estándares de seguridad eléctrica globales.

Consulta UL – Explosion Proof Enclosure Certification y la norma NEMA 250 para conocer los estándares internacionales de protección eléctrica.

• Exterior: Pintura electrostática para mayor durabilidad.
• Interior: Esmalte gris martillado.
• Opcional: Pintura epóxica o poliuretano para entornos corrosivos.

• Pintura epóxica externa o interna según requerimiento de ambiente.
• Plaquetas de identificación en acrílico laminado para mayor claridad en operación.
• Configuración a la medida: cantidad y tipo de pulsadores, selectores o luces piloto según necesidad.

• Control remoto seguro de motores eléctricos y procesos industriales.
• Estaciones pulsadoras para áreas clasificadas con riesgo de explosión.
• Soluciones personalizadas para esquemas de arranque, parada y señalización en tableros de control.

Consulta más accesorios NEMA 7 y tableros certificados Tecna para soluciones completas en protección y control industrial.

El diseño de las botoneras SXE permite especificar el número de elementos, tipo de actuadores y perforaciones NPT en función de cada aplicación industrial.

* Anteponer a la referencia base la cantidad de aparatos requeridos de ese tipo.
* Indicar voltaje de operación de las luces piloto.

Para solicitar seleccione la referencia de la caja de la tabla 1, las referencias de los aparatos elécticos de la tabla 2 y las referencias de roscado de la tabla 3.

Tabla 1: Cajas para aparatos eléctricos

Tabla 2: Componentes eléctricos

Tabla 3: Acceso roscado NPT

Nota: Todas las dimensiones y peso son aproximados. Especificaciones sujetas a cambios sin previo aviso. Consulta con un asesor.

• Tapa redonda roscada tipo domo con gargantas internas que protegen el aislamiento de los cables al halarlos.
• Cuerpo y tapa en fundición de aluminio de bajo contenido de hierro y cobre.
• Accesos roscados NPT cónicos hembra desde 1/2″ hasta 4″, mecanizados según la referencia.
• Estándar con 2 accesos en la base y polo a tierra en bronce para seguridad en la conexión.
• A prueba de explosión, agua, polvos inflamables y corrosión.

• Exterior: Pintura electrostática resistente.
• Interior: Esmalte gris martillado.
• Opcional: Recubrimiento epóxico o poliuretano para ambientes agresivos.

• Mayor número de accesos roscados.
• Accesos con tapón para sellado seguro.
• Válvula de drenaje.

• Integración con racks y tableros de conexión para PDS y focos.
• Estaciones de control, arrancadores, guardamotores y tableros de distribución.
• Soluciones de automatización industrial bajo normas UL y RETIE.

• Cinco tamaños disponibles, cuerpo y tapa en fundición de aluminio de bajo contenido de hierro y cobre, conforme a UL 1203.
• Perforaciones adaptadas en fábrica o bajo pedido; rosca NPT para entradas y salidas de tubería.
• Fijación mediante orejas ranuradas.
• Empaque O’ring para intemperie, puesta a tierra en bronce y lámina de montaje de aluminio.
• Tapa roscada de gran diámetro: inspección y mantenimiento fáciles.
• Opcional mirilla de vidrio templado para visualización de instrumentos, ideal para monitoreo industrial en tiempo real.

Consulte la norma NEMA 250 para especificaciones internacionales de envolventes industriales.

• Exterior: Pintura electrostática.
• Interior: Esmalte gris martillado.
• Opcional: Pintura epóxica o tipo poliuretano para ambientes corrosivos o agresivos.

• Mirilla de vidrio templado de diferentes diámetros para uso en áreas clasificadas.
• Válvula de drenaje y respiro en acero inoxidable.
• Accesos con tapón.
• Equipo eléctrico ensamblado para medida y control según requerimiento.
• Cuatro tipos de tapa disponibles: plana ciega, plana con mirilla, domo ciega y domo con mirilla; todas con ajuste roscado.

• Integración de instrumentos: amperímetro, voltímetro, wattímetro, horómetro, fotocelda y otros equipos de medición industrial.
• Montaje de equipo eléctrico ensamblado (según necesidad de control y monitoreo).
• Compatible con sistemas de monitoreo remoto en plantas industriales.

Revisa también nuestra línea de Cajas NEMA 7 Tecna y Accesorios NEMA 7 para soluciones complementarias.

El diseño compacto y robusto, junto con la opción de tapa con mirilla, facilita la inspección visual de instrumentos y el mantenimiento preventivo.
Consulta estándares internacionales de seguridad eléctrica en la UL para envolventes a prueba de explosión.

Tabla 3: Tapa plana con mirilla

Nota: Todas las dimensiones y pesos son aproximados. Consulta con un asesor para medidas personalizadas.

• Cuerpo, tapa y hubs en fundición de aluminio con bajo contenido de hierro y cobre, cumpliendo norma UL-1203.
• Empaque O’ring para sellado hermético y mayor protección en áreas con presencia de vapores o líquidos inflamables.
• Polo a tierra en bronce latón que garantiza conexión segura y normatividad RETIE.
• Accesos roscados tipo NPT (cónicas) hembra para conexión a tubería conduit.
• Ideal para uso a ras de piso en dispensadores de gasolina.

• Pintura electrostática color gris martillado de alta resistencia.
• Opcional: pintura epóxica para ambientes de alta corrosión.

• Tamaños y configuraciones personalizadas según requerimientos del proyecto.
• Accesorios adicionales como válvulas de drenaje y tapones sellados.

• Tableros eléctricos integrados para estaciones de servicio.
• Conexiones con sistemas de puesta a tierra certificados.
• Automatización y control en zonas clasificadas para Oil & Gas.

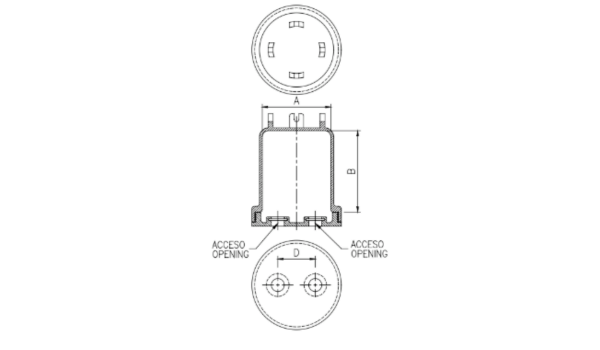

Diagrama técnico con accesos roscados NPT de 3/4” y 1”, diseñado para conexión segura en la base de dispensadores de gasolina en atmósferas explosivas.

• Cajas SX6GUA con tapa redonda roscada para acceso seguro a conductores.
• Gargantas internas en cada acceso para proteger el aislamiento de cables al halarlos.
• Provistas de empaque O’ring para instalación a la intemperie.
• Construcción robusta en fundición de aluminio o hierro nodular para trabajo pesado.
• Fabricadas bajo normas UL 1203, NTC 3229 y RETIE.

• Cajas GUA en hierro nodular con acabado cincado electrolítico.
• Cajas GUAA en fundición de aluminio con pintura electrostática color gris martillado.
• Opcional: recubrimientos en pintura epóxica o poliuretano según requerimiento del proyecto.

• Disponibilidad en modelos tipo E, LB, C, T, L, X y N para adaptarse a configuraciones específicas de conduits industriales.
• Asesoría en especificación técnica y compatibilidad normativa para proyectos con requisitos UL/RETIE.

TECNA integra estas cajas redondas a prueba de explosión en soluciones completas de tableros NEMA 7, sistemas de protección contra explosiones y redes de conduit industrial para zonas peligrosas. Consulta nuestros cajas NEMA 7 certificadas y accesorios NEMA 7 para tus proyectos industriales.

Diseño tipo E, LB, C, T, L, X y N con acceso roscado para inspección y mantenimiento
