Casetas transformadores eléctricas NEMA | Tecna

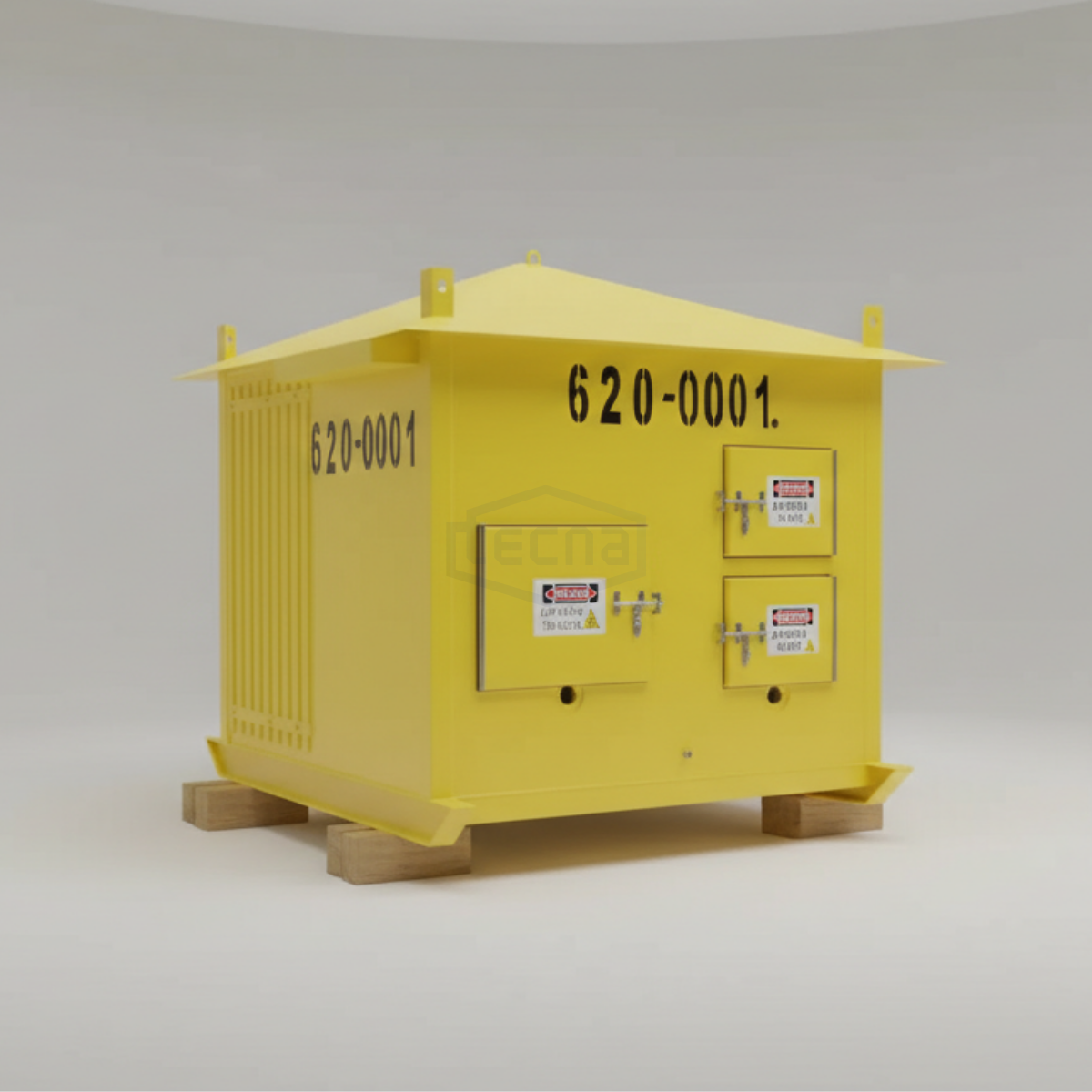

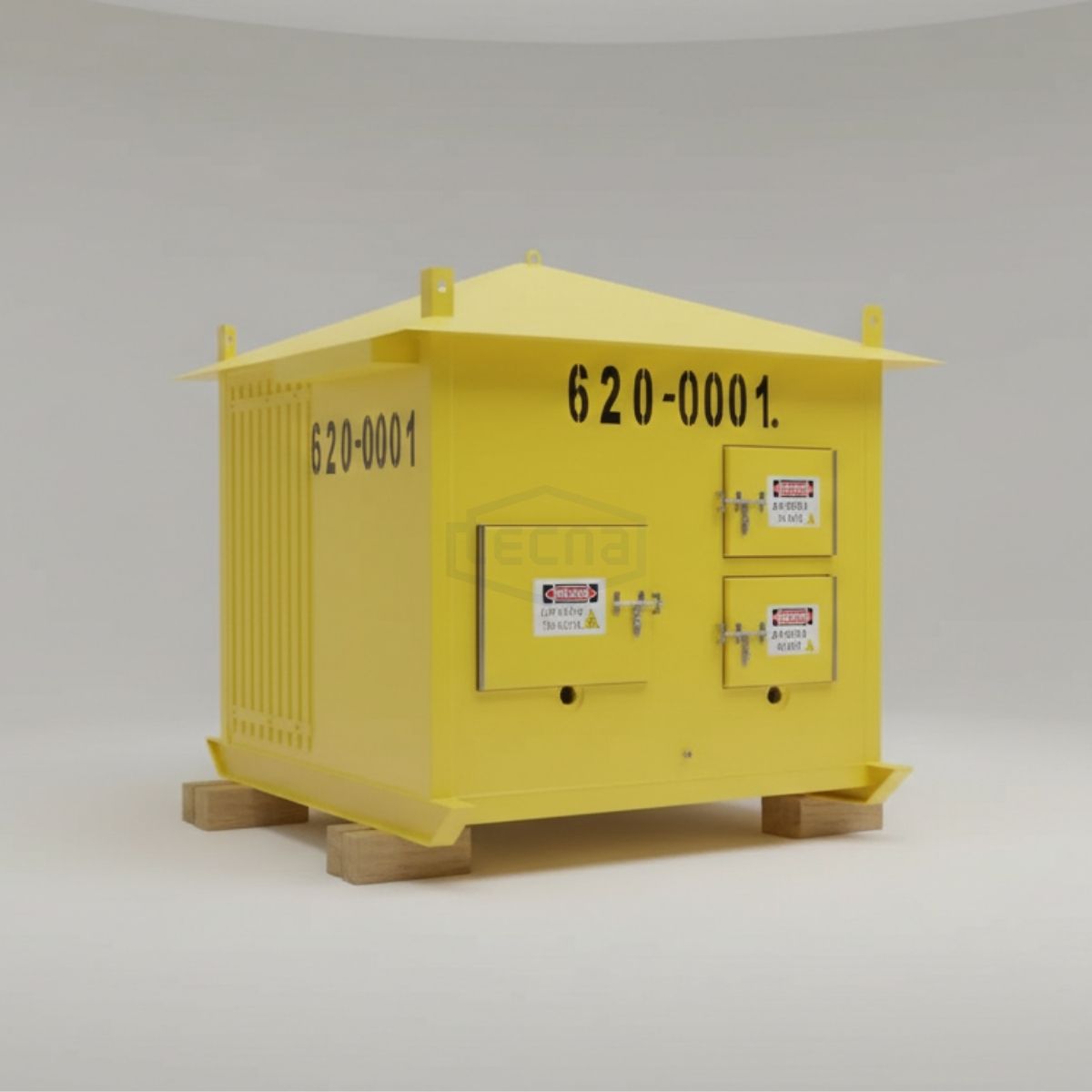

Las Casetas de Transformador se conocen como centro de trasformación de energía eléctrica, las cuales disponen de transformadores desde 400 KVA a 7.2 KV 480/220/110, y garantizan la seguridad del sistema eléctrico por medio de dispositivos automáticos y mecánicos de protección.

Su estructura es en Acero al Carbón A36 montada sobre patín y toda su operación se hace desde el exterior.

Descripción

Las casetas para transformadores de Tecna ofrecen una solución robusta y segura para alojar y proteger equipos eléctricos de potencia. Diseñadas según normas NEMA y cumpliendo con el RETIE, estas estructuras están pensadas para ambientes industriales exigentes donde la seguridad y confiabilidad son críticas.

Características
  • Construcción en lámina de acero al carbono o aluminio, según requerimiento.
  • Protección contra intemperie con grado NEMA 4.
  • Ventilación natural o forzada según diseño.
  • Puertas de acceso con cerradura de seguridad.
  • Opciones de piso estructural y canalización para cables.
Acabado
  • Pintura electrostática en polvo poliéster color gris RAL estándar.
  • Opciones de recubrimiento epóxico para ambientes corrosivos.
  • Protección adicional anticorrosiva para instalaciones en zonas costeras.
Opcionales
  • Ventilación mecánica con extractores eléctricos.
  • Aislamiento térmico interno.
  • Sistema de iluminación interior LED.
  • Sistemas de puesta a tierra integrados.
  • Configuraciones especiales bajo requerimiento del cliente.
Aplicaciones y configuración
  • Protección de transformadores de potencia en instalaciones industriales, mineras y energéticas.
  • Uso en proyectos de subestaciones compactas.
  • Soluciones personalizadas de acuerdo con la capacidad del transformador y condiciones del sitio.

Consulte más sobre tableros NEMA 4 Tecna y nuestra línea de cajas NEMA 4.

Referencias y dimensiones
Referencia Largo (mm) Ancho (mm) Alto (mm) Material
CT-01 2000 1500 2200 Acero al carbono
CT-02 2500 1800 2300 Aluminio

Nota: Dimensiones personalizables bajo requerimiento de proyecto.
