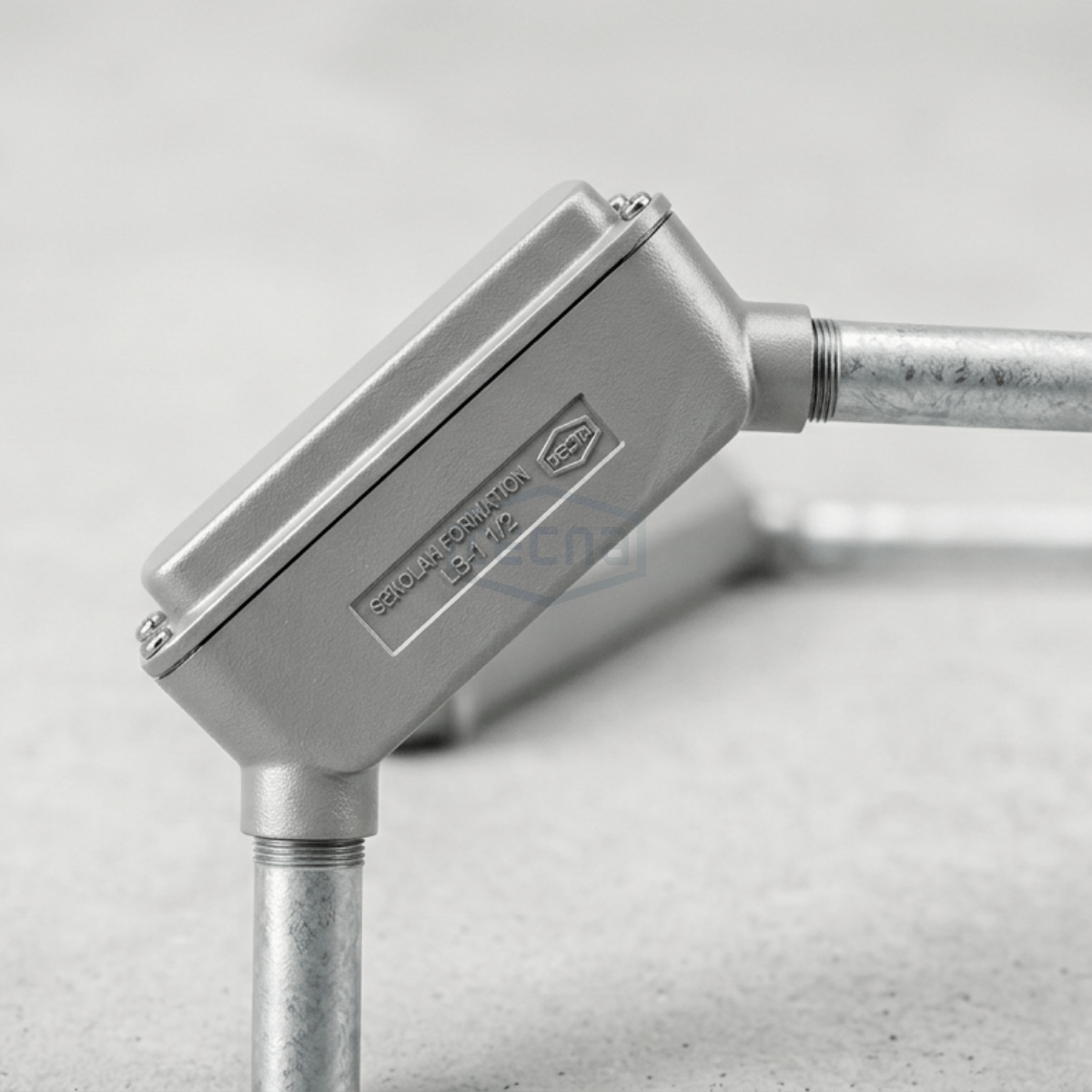

Conduleta tipo Mogul Tecna SB4B | Nema 3, Nema 4, Nema 4X
Especial para:
- Aplicaciones en comunicaciones, instalaciones con fibra óptica y/o cable UTP.
- Permitir el halado de cables.
- Facilitar la inspección, mantenimiento ó modificaciones de instalaciones eléctricas.
- Facilitar la instalación cuando se presentan curvas y derivaciones.
Descripción
La conduleta tipo Mogul Tecna SB4B ofrece una solución confiable para instalaciones eléctricas y de telecomunicaciones que requieren seguridad, durabilidad y cumplimiento normativo. Esta diseñada en aluminio de alta resistencia y con rodillos de acero inoxidable, esta conduleta asegura el halado del cable sin dañar su aislamiento, garantizando la continuidad y vida útil de la instalación.
Cumple con normativas NEMA 3, NEMA 4 y NEMA 4X, de la certificación RETIE y estándares UL 50, lo cual la convierte en un componente confiable para entornos industriales, comerciales y de infraestructura crítica.
Características
- Rodillos en acero inoxidable que permiten el halado del cable sin dañar el conductor o su aislamiento.
- Accesos con rosca y bordes internos redondeados para evitar cortes en el cableado.
- Rosca tipo NPT hembra para entrada y salida de tubería conduit de 1” a 4”.
- Disponible en configuraciones:
- C: dos salidas pasantes a 180°.
- LB: dos salidas en L al fondo.
- UB: dos salidas a 90° al fondo.
- T: tres salidas en caras laterales.
Materiales
- Cuerpo y tapa en fundición de aluminio, bajo en hierro y cobre.
- Tornillería en acero inoxidable.
- Empaque en neopreno.
- Rodillos en acero inoxidable.
Acabado
- Exterior: pintura electrostática.
- Interior: esmalte gris martillado.
- Empaque, tornillería y rodillos: naturales.
Opcionales
Disponible con pintura epóxica u otros acabados bajo pedido.
Referencias
| Diámetro Nominal | Referencia BCA | Referencia BLBA | Referencia BUBA | Referencia BTA |
|---|---|---|---|---|
| 1” | SB4 BCA 100 | SB4 BLBA 100 | SB4 BUBA 100 | SB4 BTA 100 |
| 1 1/4” | SB4 BCA 125 | SB4 BLBA 125 | SB4 BUBA 125 | SB4 BTA 125 |
| 1 1/2” | SB4 BCA 150 | SB4 BLBA 150 | SB4 BUBA 150 | SB4 BTA 150 |
| 2” | SB4 BCA 200 | SB4 BLBA 200 | SB4 BUBA 200 | SB4 BTA 200 |
| 2 1/2” | SB4 BCA 250 | SB4 BLBA 250 | SB4 BUBA 250 | SB4 BTA 250 |
| 3” | SB4 BCA 300 | SB4 BLBA 300 | SB4 BUBA 300 | SB4 BTA 300 |
| 4” | SB4 BCA 400 | SB4 BLBA 400 | SB4 BUBA 400 | SB4 BTA 400 |
