Boquillas terminales SPG Tecna | NEMA 4X seguras
Las boquillas terminales Tecna NEMA 4X protegen conductores aislados en cajas y tuberías, evitando daños en cables y asegurando conexiones confiables.
Descripción

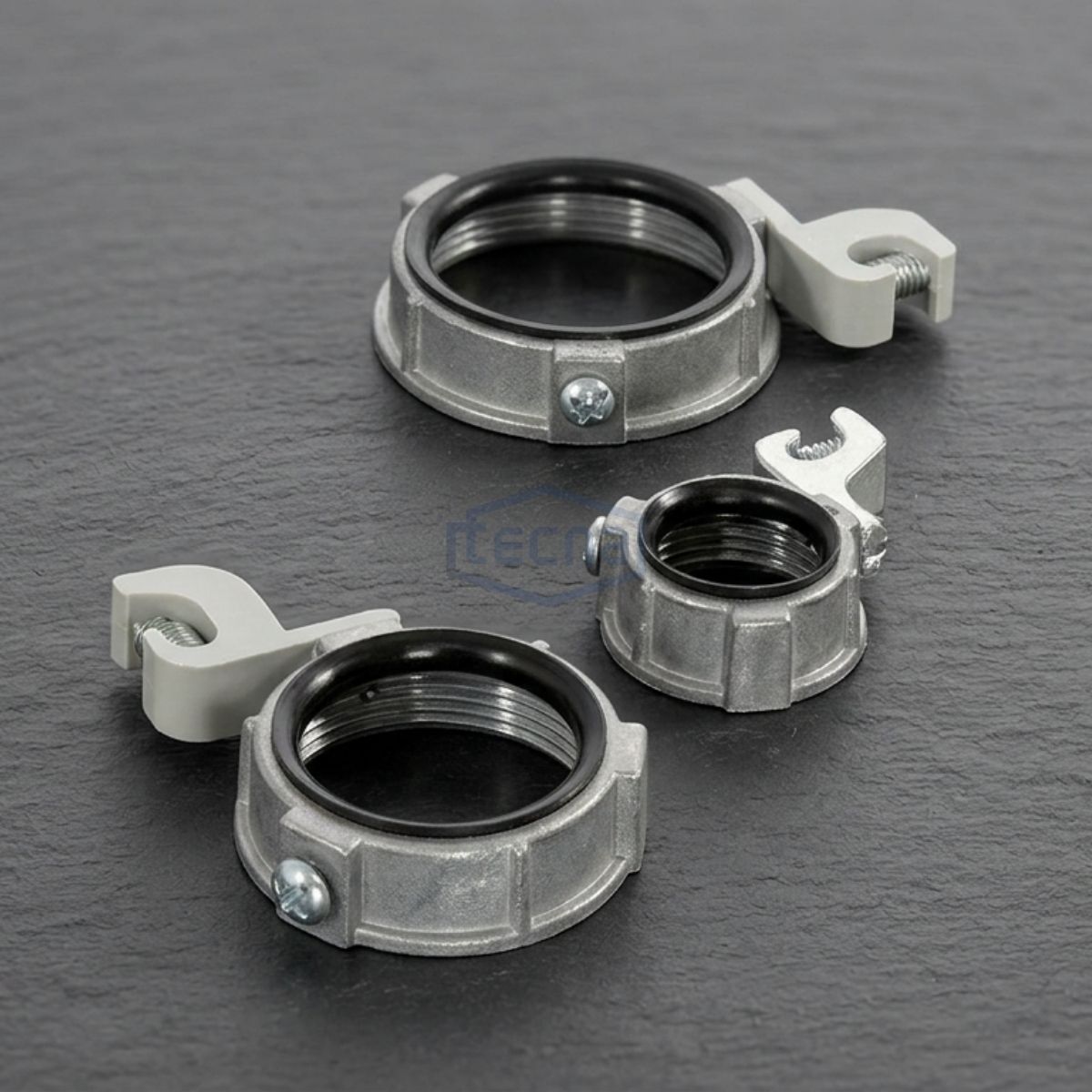

Las boquillas terminales Tecna ofrecen una solución segura y certificada para la protección de conductores aislados que ingresan a cajas en lámina o fundición. Diseñadas bajo norma NEMA 4X y con certificación CIDET, garantizan resistencia, durabilidad y cumplimiento normativo en aplicaciones eléctricas industriales.
Características
- Cuerpo de boquilla fabricado en aluminio o acero.
- Conector para cable a tierra en aluminio.
- Aislamiento con material autoextinguible.
- Disponibles en roscas NPT desde 1/2” hasta 4”.
- Certificación CIDET N° 02613.
Acabado
- Boquillas en aluminio: natural.
- Boquillas en acero: cincado electrolítico.
Opciones y aplicaciones
Diseñadas para aplicaciones industriales y comerciales en sistemas eléctricos expuestos a condiciones de intemperie o ambientes corrosivos. Ideales en proyectos de accesorios NEMA 4 y cajas NEMA 4.
Opciones disponibles para equipos ensamblados eléctricos y configuraciones con polo a tierra.
Diseño
El diseño de las boquillas terminales Tecna reduce riesgos de daño en el recubrimiento
de cables al proteger los bordes de la tubería, prolongando la vida útil de la instalación eléctrica.
Referencias
1.1 Boquillas SIN AISLAR, sin polo a tierra
| Diámetro Nominal | Aluminio | Acero |
|---|---|---|
| 1/2″ | SPG SA 050 | LPG SF 050 |
| 3/4″ | SPG SA 075 | LPG SF 075 |
| 1″ | SPG SA 100 | LPG SF 100 |
| 1 1/4″ | SPG SA 125 | LPG SF 125 |
| 1 1/2″ | SPG SA 150 | LPG SF 150 |
| 2″ | SPG SA 200 | LPG SF 200 |
| 2 1/2″ | SPG SA 250 | LPG SF 250 |
| 3″ | SPG SA 300 | LPG SF 300 |
| 4″ | SPG SA 400 | LPG SF 400 |
1.2 – Boquillas AISLADAS, sin polo a tierra
| Diámetro Nominal | Acero |
|---|---|
| 1/2″ | IPG IBC 050 |
| 3/4″ | IPG IBC 075 |
| 1″ | IPG IBC 100 |
| 1 1/4″ | IPG IBC 125 |
| 1 1/2″ | IPG IBC 150 |
| 2″ | IPG IBC 200 |
| 2 1/2″ | IPG IBC 250 |
| 3″ | IPG IBC 300 |
| 4″ | IPG IBC 400 |
1.3 – Boquilla AISLADA con polo a tierra
| Diámetro Nominal | Referencia Acero | Calibre del conductor a tierra |
|---|---|---|
| 1/2″ | IPG IBC 050L | 14 – 4 |
| 3/4″ | IPG IBC 075L | 14 – 4 |
| 1″ | IPG IBC 100L | 14 – 4 |
| 1 1/4″ | IPG IBC 125L | 14 – 2/0 |
| 1 1/2″ | IPG IBC 150L | 14 – 2/0 |
| 2″ | IPG IBC 200L | 14 – 2/0 |
| 2 1/2″ | IPG IBC 250L | 14 – 2/0 |
| 3″ | IPG IBC 300L | 14 – 2/0 |
| 4″ | IPG IBC 400L | 14 – 2/0 |
