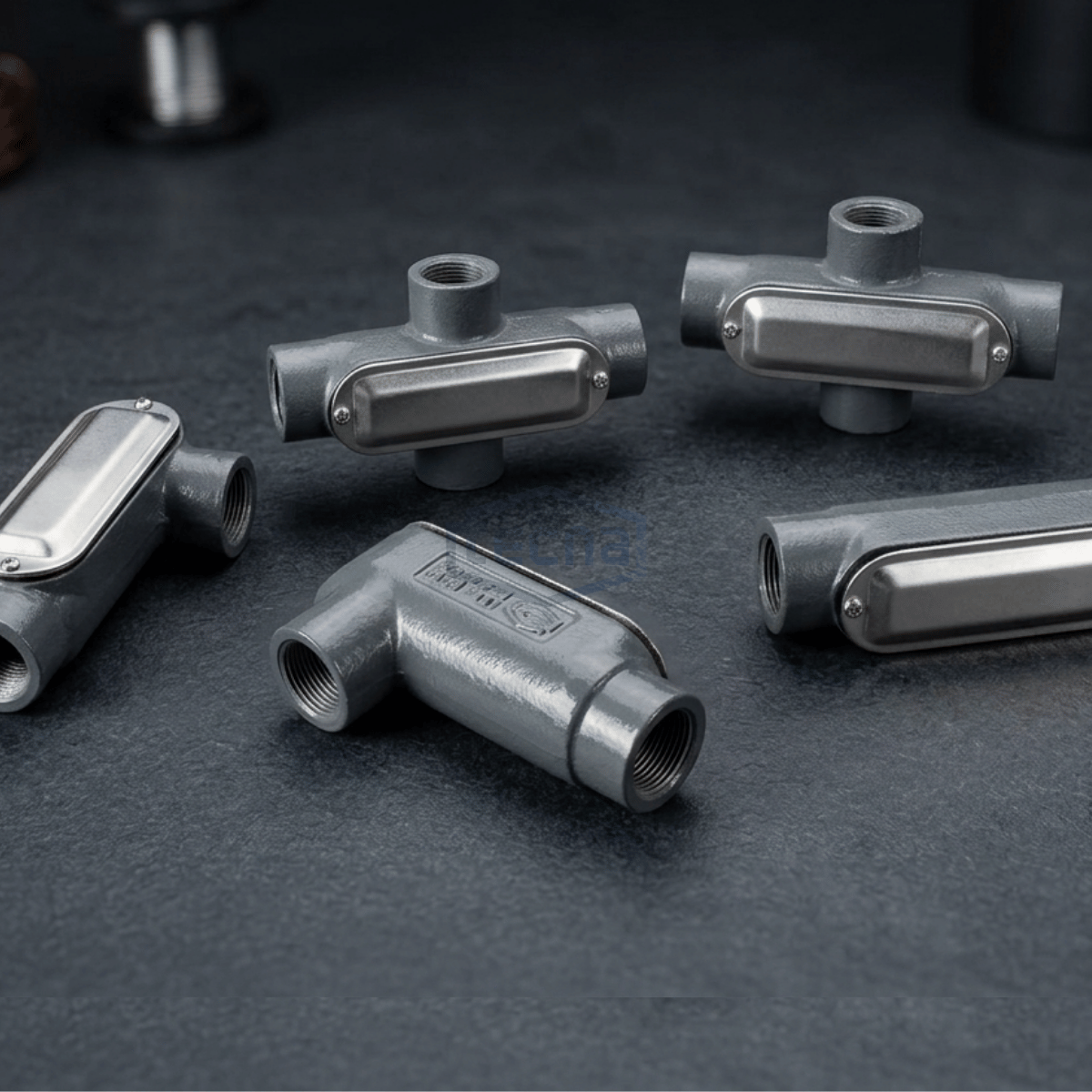

Conduleta SB4 Tecna | NEMA 3, 4 y 4X certificada
- Permitir el halado de cables.
- Facilitar la inspección, mantenimiento ó modificación de instalaciones eléctricas.
- Facilitar la instalación cuando se presentan curvas y derivaciones.
- Las boquillas de acceso para tubería son roscadas e integradas al cuerpo de la caja.
- Los accesos a las conduletas TECNA, con rosca, disponen de bordes internos redondeados, para protección de los conductores pues eliminan la posibilidad de daño por posibles filos en el borde la tubería.
- Proteger instalaciones expuestas a humedad, polvo, salpicadura de agua o chorro de agua a presión.
Descripción
La conduleta Tecna modelo SB4 está diseñada para garantizar seguridad y durabilidad en instalaciones eléctricas exigentes. En primer lugar, esta fabricada en fundición de aluminio libre de cobre, lo que asegura resistencia y larga vida útil. Además cumple con normativas internacionales y certificación CIDET, ofreciendo máxima protección contra humedad, polvo y chorros de agua a presión.
Características
- Permite halado de cables y facilita inspección o mantenimiento.
- Boquillas roscadas integradas al cuerpo de la caja.
- Bordes internos redondeados que protegen conductores.
- Certificación CIDET y cumplimiento RETIE.
Materiales
Cuerpo: Fundición de aluminio libre de cobre.
Tapa: De 1/2” a 1 1/2” en lámina de aluminio. De 2” a 4” en fundición de aluminio.
Tornillos: Acero inoxidable.
Acabado
- Exterior: Pintura electrostática.
- Interior: Pintura esmalte gris martillado.
- Opcional: Pintura epóxica o poliuretano para ambientes agresivos.
Opcionales
Disponibles empaques y tornillería natural para distintas aplicaciones eléctricas.
Diseño
Las conduletas Tecna están fabricadas con diseño ergonómico que facilita curvas y derivaciones en las instalaciones, evitando daños a los conductores y mejorando la durabilidad del sistema.
Referencias
| Diámetro Nominal | Referencia L.B | Referencia LRL | Referencia T | Referencia X |
|---|---|---|---|---|
| 1/2” | SB4 LBA 050 | SB4 LLA 050 | SB4 TA 050 | SB4 XA 050 |
| 3/4” | SB4 LBA 075 | SB4 LLA 075 | SB4 TA 075 | SB4 XA 075 |
| 1” | SB4 LBA 100 | SB4 LLA 100 | SB4 TA 100 | SB4 XA 100 |
| 1 1/4” | SB4 LBA 125 | SB4 LLA 125 | SB4 TA 125 | SB4 XA 125 |
| 1 1/2” | SB4 LBA 150 | SB4 LLA 150 | SB4 TA 150 | SB4 XA 150 |
| 2” | SB4 LBA 200 | SB4 LLA 200 | SB4 TA 200 | SB4 XA 200 |
| 2 1/2” | SB4 LBA 250 | SB4 LLA 250 | SB4 TA 250 | SB4 XA 250 |
| 3” | SB4 LBA 300 | SB4 LLA 300 | SB4 TA 300 | SB4 XA 300 |
| 4” | SB4 LBA 400 | SB4 LLA 400 | SB4 TA 400 | SB4 XA 400 |
| DIÁMETRO NOMINAL | REFERENCIA E | REFERENCIA C | REFERENCIA LL | REFERENCIA LR |
|---|---|---|---|---|
| 1/2″ | SB4 EA 050 | SB4 CA 050 | SB4 LLA 050 | SB4 LRA 050 |
| 3/4″ | SB4 EA 075 | SB4 CA 075 | SB4 LLA 075 | SB4 LRA 075 |
| 1″ | SB4 EA 100 | SB4 CA 100 | SB4 LLA 100 | SB4 LRA 100 |
| 1 1/4″ | SB4 EA 125 | SB4 CA 125 | SB4 LLA 125 | SB4 LRA 125 |
| 1 1/2″ | SB4 EA 150 | SB4 CA 150 | SB4 LLA 150 | SB4 LRA 150 |
| 2″ | SB4 EA 200 | SB4 CA 200 | SB4 LLA 200 | SB4 LRA 200 |
| 2 1/2″ | SB4 EA 250 | SB4 CA 250 | SB4 LLA 250 | SB4 LRA 250 |
| 3″ | SB4 EA 300 | SB4 CA 300 | SB4 LLA 300 | SB4 LRA 300 |
| 4″ | SB4 EA 400 | SB4 CA 400 | SB4 LLA 400 | SB4 LRA 400 |
