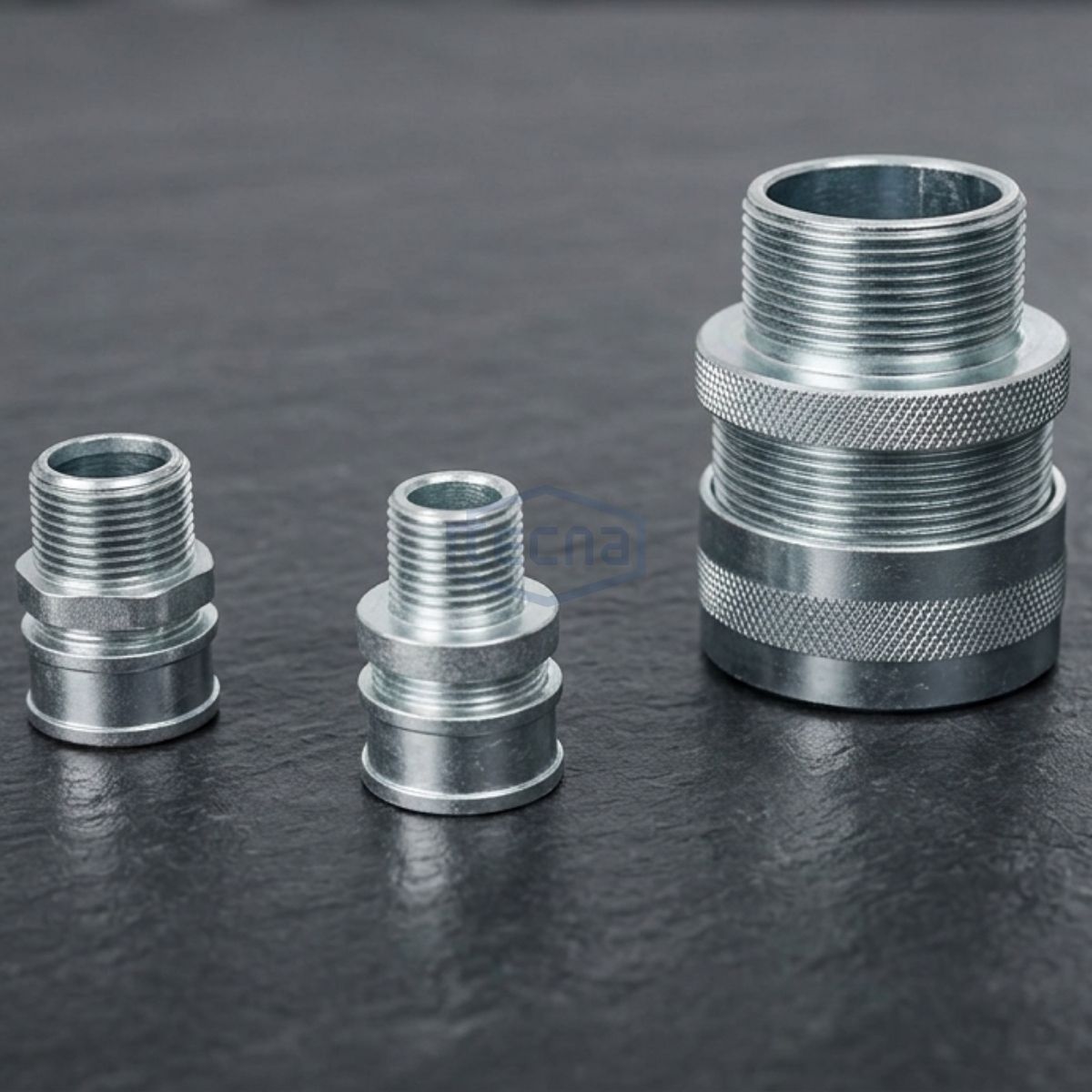

Prensaestopas NEMA 4X Tecna | conductores aislados
Para fijar conductores aislados que entran a cajas en lamina o en fundición. Fabricadas en acero, aluminio, bronce latón y acero inoxidable, con empaque de Neopreno, Rosca NPT, desde 1/2″ hasta 4″.
Descripción
Las prensaestopas NEMA 4X Tecna garantizan una instalación segura y duradera en sistemas eléctricos industriales, permitiendo fijar conductores aislados en cajas metálicas o de fundición con máxima confiabilidad. Diseñadas para cumplir con las exigencias normativas y con certificación CIDET RETIE, ofrecen resistencia contra agua, polvo y corrosión, siendo un accesorio indispensable en proyectos eléctricos críticos.
Características
- Fabricadas en acero, aluminio, bronce latón y acero inoxidable.
- Incluyen empaque de neopreno para mayor hermeticidad.
- Rosca estándar NPT desde 1/2” hasta 4”.
- Cumplen con norma NEMA 4X, aptas para intemperie.
Acabado
- Acero: Cincado electrolítico.
- Aluminio: Pintura gris martillada.
- Bronce y acero inoxidable: acabado natural.
Opciones para diversas aplicaciones
Disponibles para integración en equipos eléctricos ensamblados, garantizando compatibilidad con cajas, tableros y sistemas certificados. Adecuadas para sectores de accesorios NEMA 4 y cajas NEMA 4.

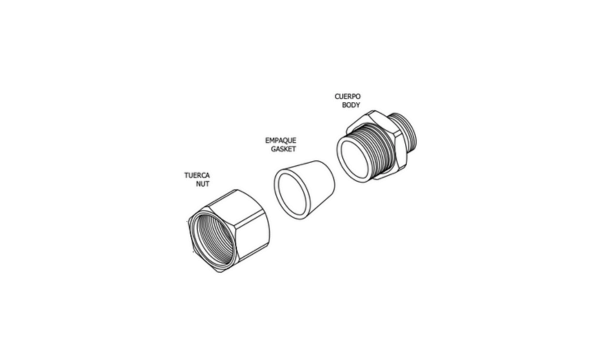

Diseño
Referencias
| Diámetro nominal | Dimensiones (mm) | Referencia | Peso (Kg) |
|---|---|---|---|
| 1/2″ | A=16, B=32, C=14, D=32, E=31 | SPH CGF 050 | 0.12 |
| 3/4″ | A=21, B=36, C=16, D=36, E=34 | SPH CGF 075 | 0.11 |
| 1″ | A=27, B=46, C=20, D=44, E=40 | SPH CGF 100 | 0.17 |
| 1 1/4″ | A=34, B=54, C=25, D=54, E=49 | SPH CGF 125 | 0.25 |
| 1 1/2″ | A=40, B=63, C=32, D=64, E=58 | SPH CGF 150 | 0.35 |
| 2″ | A=50, B=76, C=38, D=80, E=73 | SPH CGF 200 | 0.52 |
| 2 1/2″ | A=63, B=92, C=44, D=96, E=88 | SPH CGF 250 | 0.85 |
| 3″ | A=76, B=108, C=52, D=112, E=102 | SPH CGF 300 | 1.15 |
| 3 1/2″ | A=89, B=122, C=60, D=128, E=117 | SPH CGF 350 | 1.55 |
| 4″ | A=100, B=135, C=66, D=144, E=132 | SPH CGF 400 | 2.10 |
