Reducciones conduit SXB aluminio y acero certificados TECNA
CLASE I, DIV 1 Y 2, GRUPOS C – D; CLASE II, GRUPOS E-F-G; CLASE III

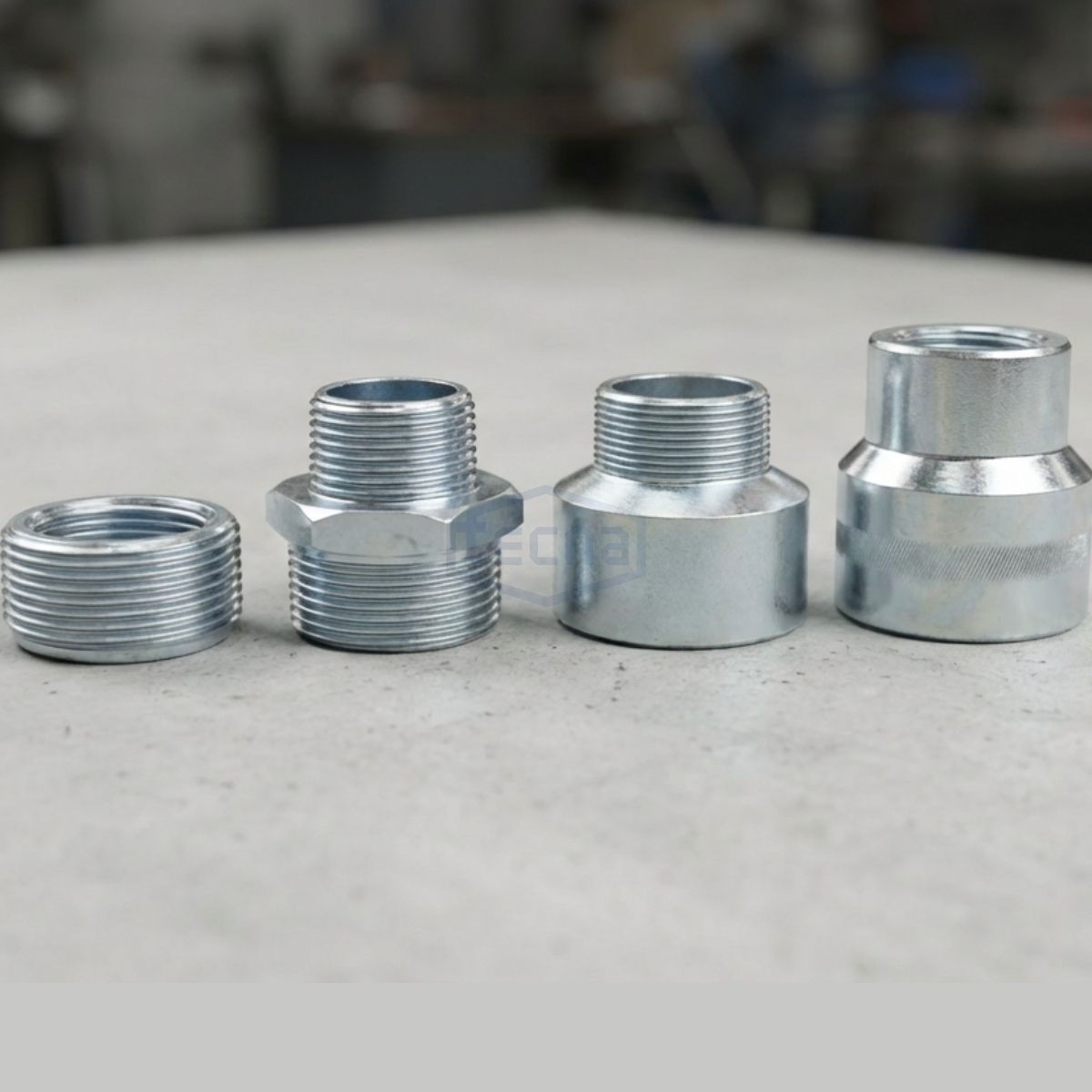

Reducciones Conduit SXB Tecna para la conexión de tuberías de diferentes diámetros, fabricadas en aluminio o acero, con certificación RETIE y UL. Ofrecen diversas combinaciones de accesos:
- RB: Tipo Bushing: Mcho -Hembra.
- RC: Tipo copa: Hembra- Hembra.
- HM: Tipo Hub: Hembra – Macho.
- MM:Tipo Acople: Macho-Macho.
Descripción
Reducciones conduit SXB de TECNA son esenciales para industrias que requieren conexiones seguras, certificadas y de alta durabilidad en áreas clasificadas.
Características
- Fabricadas en aluminio con bajo contenido de hierro y cobre o en acero galvanizado, según referencia.
- Acabado natural (aluminio) o cincado (acero) para máxima resistencia a corrosión.
- Roscas NPT desde 1/2″ hasta 6″.
- Cumplen normas NEMA 7, UL1203 y RETIE.
Acabado
Disponibles en acabado natural para aluminio y cincado para acero. Estos acabados aseguran máxima durabilidad y compatibilidad con otros accesorios eléctricos Tecna.
Opcionales
Para necesidades específicas, puedes solicitar diseños especiales bajo pedido o acabados con recubrimientos adicionales para ambientes con alta salinidad.
Aplicaciones y Configuración
Compatibles con todo el portafolio de cajas Nema 7 Tecna, tableros y conexiones industriales.
- Aplicaciones en zonas Clase I Div 1 y 2, Grupos C-D.
- Clase II, Grupos E-F-G y Clase III.
Diseño
Diseñadas con precisión dimensional para asegurar un ensamble rápido y seguro. Cada reducción conduit SXB integra el sistema modular Tecna para facilitar la instalación en campo y minimizar tiempos de parada operativa.
Referencias y dimensiones
Creación de las referencias
Puedes armar referencias iniciando por SXB y concatenando cada selección en las tablas a continuación, por ejemplo:
SXB-RB-100-050 = SXB Tipo Bushing M-H, diámetro mayor 1”, diámetro menor 1/2”.
1. Tipo
| Descripción | Código |
|---|---|
| Tipo Bushing. Diámetro mayor: macho, menor: hembra. | RB |
| Reducción tipo copa. Rosca hembra en los dos extremos. | RC |
| Reducción tipo HUB. Diámetro mayor: hembra, menor: macho. | HM |
| Reducción tipo acople. Rosca macho en los dos extremos. | MM |
2. Códigos diámetro mayor
| Diámetro mayor | Código |
|---|---|
| 3/4” | 075 |
| 1” | 100 |
| 1 1/4” | 125 |
| 1 1/2” | 150 |
| 2” | 200 |
| 2 1/2” | 250 |
| 3” | 300 |
| 4” | 400 |
3. Códigos diámetro menor
| Diámetro menor | Código |
|---|---|
| 1/2” | 050 |
| 3/4” | 075 |
| 1” | 100 |
| 1 1/4” | 125 |
| 1 1/2” | 150 |
| 2” | 200 |
| 2 1/2” | 250 |
| 3” | 300 |
