Estaciones Pulsadoras NEMA 3, 4 y 4X | TECNA
Estaciones pulsadoras NEMA 3, 4 y 4X TECNA para control local o remoto de motores eléctricos. Resistentes a polvo, lluvia y corrosión, ideales para ambientes industriales exigentes, con certificación RETIE para operación segura y confiable.
Descripción

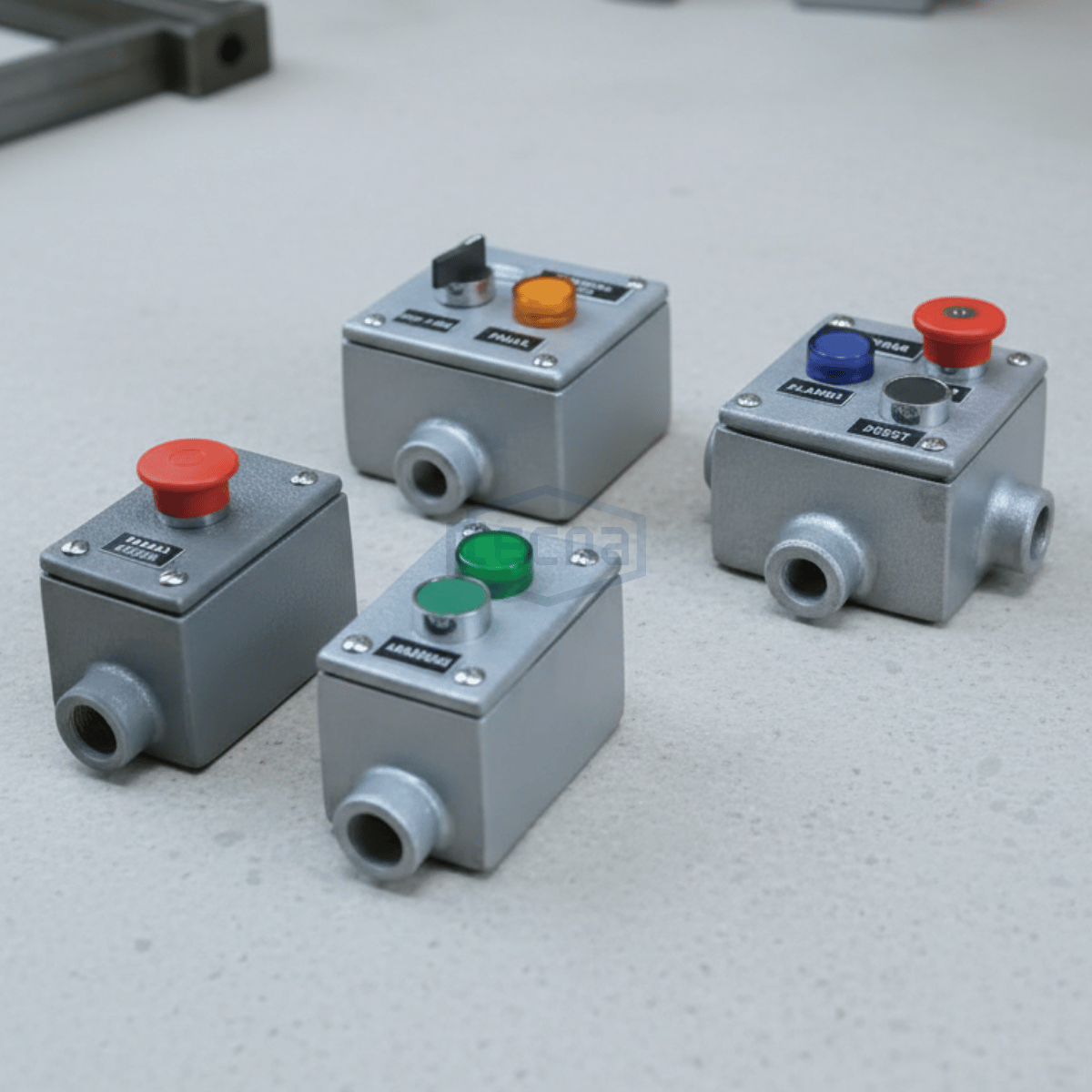

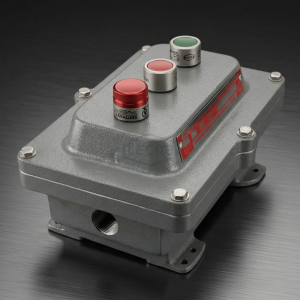

Las estaciones pulsadoras NEMA 3, 4 y 4X de TECNA están diseñadas para ofrecer un control confiable de motores eléctricos en entornos industriales exigentes. Su fabricación en aluminio de alta resistencia y su certificación RETIE garantizan seguridad, durabilidad y cumplimiento normativo en aplicaciones críticas.
Características
- Cajas fabricadas en fundición de aluminio de alta resistencia.
- Tapa asegurada con tornillos de acero inoxidable para mayor durabilidad.
- Accesos roscados NPT para entrada y salida de conduit de 1/2” a 1”.
- Disponibilidad de esquemas con pulsadores, luces piloto y selectores.
- Cumplen normativas RETIE y UL50.
Acabado
- Exterior: Pintura electrostática.
- Interior: Esmalte gris martillado.
- Opcional: Pintura epóxica para ambientes agresivos.
- Tornillería en acero inoxidable.
Opcionales
- Válvula de drenaje y válvula de respiro.
- Pintura epóxica interna y externa con recubrimiento especial.
- Plaquetas de identificación en acrílico laminado o acero inoxidable.
Opciones para diversas aplicaciones
Se pueden ensamblar equipos eléctricos personalizados para control y monitoreo en plantas de producción, sistemas de bombeo y otras aplicaciones industriales.
Diseño
Diseñadas para garantizar estanqueidad, resistencia a la intemperie y fácil acceso para mantenimiento, cumpliendo estándares de NEMA e IP55.
Referencias
Aparatos eléctricos
NÚMERO MÁXIMO DE APARATOS A INSTALAR | REFERENCIA BOTONERA | RETIE |
---|---|---|
2 | SBE1 | SI |
2 | SBE2 | SI |
3 | SBE3 | SI |
Aparatos eléctricos
DESCRIPCIÓN DE ELEMENTO | REFERENCIA BASE |
---|---|
PULSADOR DE ARRANQUE | PA |
PULSADOR DE PARADA | PP |
PULSADOR HONGO ROJO | PH |
PULSADOR HONGO CON LLAVE | PHL |
LUZ PILOTO ROJA | LR |
LUZ PILOTO VERDE | LV |
LUZ PILOTO AMBAR | LA |
SELECTOR DE DOS POSICIONES | S2 |
SELECTOR DE TRES POSICIONES | S3 |
SELECTOR DE DOS POSICIONES CON | S2L |
SELECTOR DE TRES POSICIONES CON | S3L |
Accesorios de roscado
DIÁMETRO DE PERFORACIÓN | UN ACCESO ROSCADO NPT | DOS ACCESOS ROSCADOS NPT |
---|---|---|
1/2” | 1050 | 2050 |
3/4” | 1075 | 2075 |
1” | 1100 | 2100 |
