Hub sellado SXFHUB | Conduit UL NEMA 7 TECNA
CLASE I, DIV 1 Y 2, GRUPOS C – D; CLASE II, GRUPOS E-F-G; CLASE III
Los hubs de sellado a prueba de explosión fabricados por TECNA S.A. se utilizan para el acople en áreas clasificadas de tuberías conduit a cajas a prueba de explosión en posición vertical. Su función es similar a la de los sellos cortafuego y requieren para su correcto funcionamiento la instalación de compuesto sellante y fibra retenedora.
Descripción

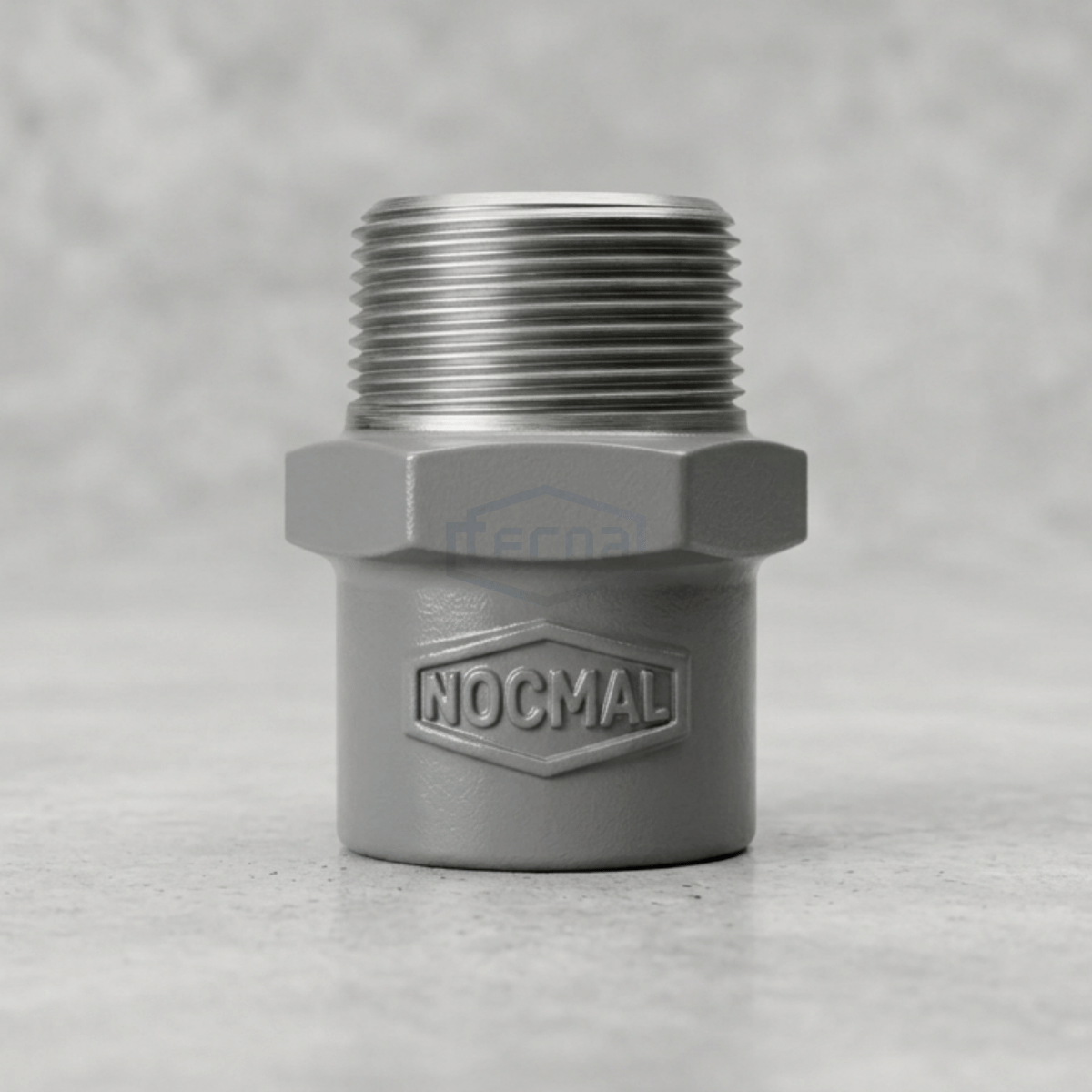

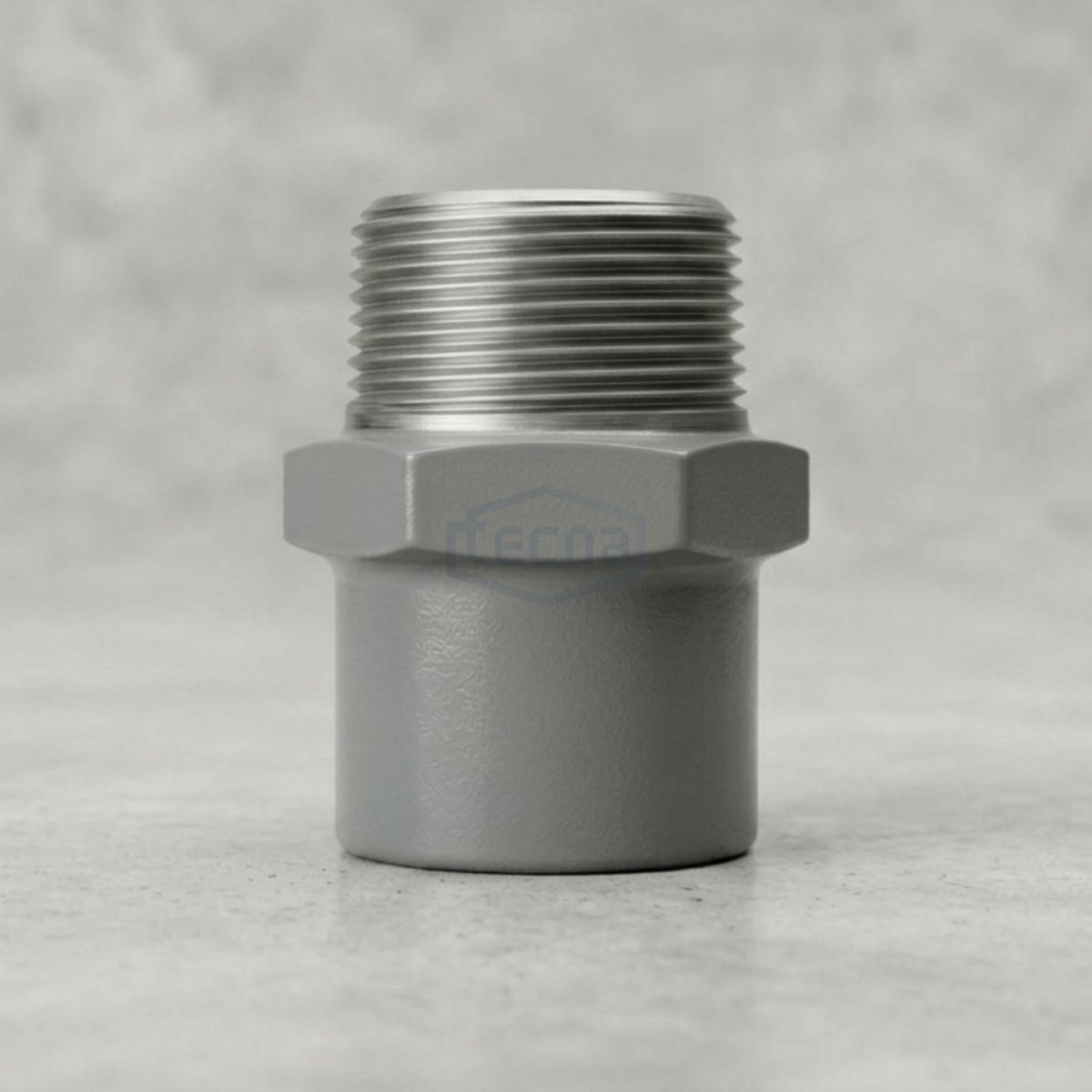

Hub sellado SXFHUB de TECNA es un componente esencial en sistemas eléctricos de áreas clasificadas donde se requiere acoplar tuberías conduit a cajas a prueba de explosión en posición vertical. Este hub sellado actúa como sello de seguridad, similar a un sello cortafuego, evitando el paso de gases y manteniendo la integridad del sistema eléctrico en entornos críticos como petróleo, minería y plantas químicas.
Características
- Fabricados en aluminio de bajo contenido de hierro y cobre, garantizando resistencia superior a la corrosión.
- Acabado con pintura electrostática tipo poliéster color gris, ideal para ambientes industriales severos.
- Roscas NPT desde 1/2” hasta 4” para máxima compatibilidad con sistemas conduit.
- Certificados UL 1203, NTC 3229 y RETIE, asegurando cumplimiento de normativas nacionales e internacionales.
- Diseño que facilita la instalación de compuesto sellante y fibra retenedora para un sellado seguro.
Acabado
El acabado con pintura electrostática tipo poliéster color gris brinda alta resistencia a la corrosión, incluso en ambientes con presencia de químicos agresivos o humedad permanente. Conoce más sobre nuestras soluciones de accesorios NEMA 7 y su resistencia comprobada en campo.
Opcionales
Los hubs sellados SXFHUB TECNA están disponibles en diversas combinaciones de diámetros hembra-macho para adaptarse a la especificación de cada proyecto. Para integrarlos en tableros o cajas NEMA 7.
Opciones para diversas aplicaciones: Equipo eléctrico ensamblado
El hub sellado SXFHUB TECNA se utiliza ampliamente en ensamblaje de equipos eléctricos para refinerías, terminales de gas y minería subterránea, garantizando la contención de explosiones y protección del personal. Su uso en combinación con nuestros tableros y cajas NEMA 7 fortalece la seguridad operativa en áreas de alto riesgo.
Diseño
El diseño del hub sellado SXFHUB TECNA asegura compatibilidad perfecta con cajas a prueba de explosión y tuberías conduit. Su rosca y cuerpo mecanizado permiten un acople seguro, manteniendo la continuidad del sistema y cumpliendo normativas NEMA 7, UL 1203, NEC y RETIE para máxima seguridad eléctrica.
Referencias
| DIÁMETRO HEMBRA | DIÁMETRO MACHO | REFERENCIA |
|---|---|---|
| 1/2” | 3/4” | SXFHUBA050 |
| 3/4” | 1” | SXFHUBA075 |
| 1” | 1-1/2” | SXFHUBA100 |
| 1-1/2” | 2” | SXFHUBA150 |
| 2” | 2-1/2” | SXFHUBA200 |
| 2-1/2” | 3” | SXFHUBA250 |
| 3” | 4” | SXFHUBA300 |
| 4” | 5” | SXFHUBA400 |
