En instalaciones conduit:

  • Para restringir, a presión atmosférica y temperatura ambiente normal, el paso de gases, vapores o llamas de un área a otra, confinando una posible explosión en un área (caja o tubería).
  • Para prevenir el efecto de acumulación de presiones que sucede cuando una explosión ocurrida en un sitio avanza en alguna dirección.

certificación UL productos Tecnacertificación retie productos tecna

Ficha Técnica

The post Sellos cortafuego NEMA 7 UL | Protección Tecna appeared first on TECNA | Tableros Eléctricos, Cajas y productos NEMA 7 y NEMA 4X certificados.

]]>

Sello cortafuego nema TECNA diseñado para restringir gases y vapores, y confinar explosiones en áreas clasificadas. Fabricado bajo normas UL 1203 y RETIE, garantiza seguridad eléctrica y operativa en sistemas conduit industriales.

Características
  • Disponible en rosca hembra/hembra (EYAA/EYA), hembra/hembra con válvula drenaje (EYAD/EYD), macho/hembra (EYAAM/EYAM) y macho/hembra con válvula drenaje (EYADM/EYDM).
  • Amplia cavidad interior para instalación de fibra retenedora y compuesto sellante.
  • Gargantas internas que protegen el aislamiento de los conductores.
  • Instalación vertical u horizontal, versátil en campo.
  • Cuerpo en fundición de aluminio bajo en hierro y cobre, o fundición de hierro nodular, ambos bajo norma UL-1203.
  • Tapones en fundición de aluminio o hierro maleable.
  • Niples roscados en tubería de acero IMC (EYAM, EYAAM, EYDM, EYADM).
  • Válvula de drenaje en acero inoxidable (modelos EYD, EYAD, EYDM) con tapón de apertura en aluminio.
  • Rosca NPT para entrada y salida desde 1/2” hasta 6”.

Acabado
  • Pintura electrostática color gris martillado para fundición de aluminio.
  • Cincado electrolítico para fundición de hierro nodular y recubrimientos especiales según necesidad de la operación.

Opcionales
  • Sellos con válvula drenaje para evacuación de humedad en conduits horizontales, asegurando durabilidad y reducción de riesgos operativos.
  • Disponibles para todos los diámetros comerciales indicados en referencias.

Opciones para diversas aplicaciones: Equipo eléctrico ensamblado

TECNA integra estos sellos cortafuego en soluciones completas de tableros NEMA 7, cajas a prueba de explosión y sistemas de protección para motores, asegurando compatibilidad y cumplimiento normativo total.

Diseño

sello cortafuego nema 7 diseño TECNA

Referencias y dimensiones

Aclaración: Todas las dimensiones y peso son aproximados. Especificaciones sujetas a cambios sin previo aviso.

Fundición aluminio

Referencias
Disponibles también con válvula de drenaje, consultar con fábrica. (Esta tabla es de indicación y requiere que se consulte al asesor técnico para definir la referencia).

Diámetro (pulgadas) Referencia H-H Referencia H-M Certificación Compuesto sellante requerido (g) Compuesto sellante requerido (lb) Fibra aproximada requerida (g)
1/2″ SX1EYAA 050 SX1EYAAM 050 RETIE 19 4 15
3/4″ SX1EYAA 075 SX1EYAAM 075 RETIE 28 6 15
1″ SX1EYAA 100 SX1EYAAM 100 RETIE 55 12 16
1-1/4″ SX1EYAA 125 SX1EYAAM 125 RETIE 143 32 9
1-1/2″ SX1EYAA 150 SX1EYAAM 150 RETIE 162 36 9
2″ SX1EYAA 200 SX1EYAAM 200 RETIE 263 58 11
2-1/2″ SX1EYAA 250 SX1EYAAM 250 RETIE 545 120 15
3″ SX1EYAA 300 SX1EYAAM 300 RETIE 770 170 26
4″ SX1EYAA 400 SX1EYAAM 400 RETIE 1400 309 49
6″ SX1EYAA 600 SX1EYAAM 600 RETIE 5900 1301 100

Hierro nodular

Referencias
Disponibles también con válvula de drenaje, consultar con fábrica.

Diámetro (pulgadas) Referencia H-H Referencia H-M Certificación Compuesto sellante requerido (g) Compuesto sellante requerido (lb) Fibra aproximada requerida (g)
1/2″ SX1EYA 050 SX1EYAM 050 UL 19 4 15
3/4″ SX1EYA 075 SX1EYAM 075 UL 28 6 15
1″ SX1EYA 100 SX1EYAM 100 UL 55 12 16
1-1/2″ SX1EYA 150 SX1EYAM 150 UL 143 32 9
2″ SX1EYA 200 SX1EYAM 200 UL 262 58 11
2-1/2″ SX1EYA 250 SX1EYAM 250 UL 546 120 15
3″ SX1EYA 300 SX1EYAM 300 UL 740 163 21
4″ SX1EYA 400 SX1EYAM 400 UL 1360 300 21

Compuesto sellante

Cantidad x lbs Referencia
1 LXXC 01
5 LXXC 05

Fibra retenedora

Cantidad x lbs Referencia
1 LXXCHCIC0X





Este sello cortafuego nema es esencial para seguridad en conduits industriales. TECNA ofrece asesoría especializada para su correcta especificación e integración con equipos eléctricos ensamblados y tableros a prueba de explosión.

The post Sellos cortafuego NEMA 7 UL | Protección Tecna appeared first on TECNA | Tableros Eléctricos, Cajas y productos NEMA 7 y NEMA 4X certificados.

]]> Uniones universales SX2UN para áreas clasificadas | Tecna https://tecna.co/producto/uniones-universales-2/ Sun, 15 Oct 2017 12:46:32 +0000 http://tecna.co/?post_type=product&p=1009 CLASE I, DIV 1 Y 2, GRUPOS C - D; CLASE II, GRUPOS E-F-G; CLASE III

Uso en instalaciones conduit en áreas clasificadas para:

  • Clase I Div. 1&2, grupo C-D; Clase II, Div 1&2, Grupo E F G; Clase III para cuerpos desde 1 1/2" hasta 4" en hierro nodular.
  • Clase I Div. 1&2, grupo C-D; Clase II, Div 1&2, Grupo E F G; Clase III para cuerpos desde 1 1/2" hasta 1" en acero.
  • Clase I Div. 1&2, grupo C-D; Clase II, Div 1&2, Grupo E F G; Clase III para cuerpos desde 1 1/2" hasta 6" en aluminio.
  • Clase I Div. 1&2, grupo C-D; Clase II, Div 1&2, Grupo E F G; Clase III para cuerpos desde 1 1/2" hasta 2" en hierro nodular.
  • Sistemas conduit roscados de pared gruesa.
  • Hembra/ Macho para conectar tubería conduit metálica rígida a cajas de empalme y distribución.
  • Facilitar la instalación, mantenimiento e inspección.
  • Remover o instalar cajas u otros elementos sin necesidad de girar la tubería.

certificación ul tecnacertificado cidet 02511 tecna

Ficha Técnica

The post Uniones universales SX2UN para áreas clasificadas | Tecna appeared first on TECNA | Tableros Eléctricos, Cajas y productos NEMA 7 y NEMA 4X certificados.

]]> Uniones universales SX2UN son componentes esenciales en sistemas eléctricos de áreas clasificadas, ofreciendo seguridad certificada y versatilidad de instalación. Estas uniones universales permiten conexiones roscadas robustas sin necesidad de girar la tubería, optimizando cada proyecto industrial con confiabilidad TECNA.

En áreas donde la resistencia mecánica y la integridad de la conexión son innegociables, las uniones universales SX2UN brindan tranquilidad gracias a sus certificaciones UL y RETIE. Son utilizadas en sectores como petróleo, gas y minería, donde se requiere cumplimiento con estándares internacionales.

Características
  • Disponibles en tipo UNF/UNFA (Hembra/Hembra) y UNY/UNYA (Macho/Hembra).
  • Gargantas internas que protegen el aislamiento de los conductores.
  • Diseño compacto para instalación en espacios reducidos.
  • Construcción robusta para ambientes de trabajo pesado.
  • Rosca NPT desde 1/2” hasta 6”.

Fabricadas en aluminio, hierro nodular o acero SAE 12L14 según referencia y tipo.

Acabado

Pintura electrostática gris martillado para piezas de aluminio, cincado electrolítico en uniones de hierro nodular y acero, con recubrimientos especiales disponibles bajo requerimiento.

Opcionales

Uniones universales aislantes Hembra/Hembra tipo UNFG para clase I Div. 1&2, Grupos C-D; Clase II Grupos E-F-G; Clase III. Consultar disponibilidad con Tecna para proyectos con requerimientos especiales.

Opciones para diversas aplicaciones: Equipo eléctrico ensamblado

Estas uniones universales SX2UN se integran en tableros, cajas de empalme y sistemas conduit para garantizar conexiones seguras, manteniendo continuidad eléctrica y mecánica en áreas clasificadas.

Diseño

El diseño de las uniones SX2UN prioriza eficiencia de instalación, mínima ocupación de espacio y resistencia a ambientes corrosivos y explosivos, superando los estándares NEMA 7 y NEMA 4.

Referencias

Uniones universales HEMBRA – HEMBRA

Todos los pesos son aproximados. Especificaciones sujetas a cambios sin previo aviso.
Abreviación tipo de material:
* CUERPO EN ACERO
** CUERPO EN HIERRO NODULAR O MALEABLE
*** CUERPO EN ALUMINIO

Diámetro (Pulgadas) Tipo de Material Referencia Certificado Peso (Kg)
1/2” * SX2UNF 050 UL 131
3/4” * SX2UNF 075 UL 171
1” * SX2UNF 100 UL 242
1-1/2” ** SX2UNF 150 UL 764
2” ** SX2UNF 200 UL 13
2-1/2” ** SX2UNF 250 UL 191
3” ** SX2UNF 300 UL 29
4” ** SX2UNF 400 UL 49
1/2” *** SX2UNFA 050 RETIE 58
3/4” *** SX2UNFA 075 RETIE 96
1” *** SX2UNFA 100 RETIE 132
1-1/4” *** SX2UNFA 125 RETIE 35
1-1/2” *** SX2UNFA 150 RETIE 36
2” *** SX2UNFA 200 RETIE 45
2-1/2” *** SX2UNFA 250 RETIE 6
3” *** SX2UNFA 300 RETIE 11
4” *** SX2UNFA 400 RETIE 14
6” *** SX2UNFA 600 RETIE 33

Uniones universales MACHO – HEMBRA

Todos los pesos son aproximados. Especificaciones sujetas a cambios sin previo aviso.
Abreviación tipo de material:
* CUERPO EN ACERO
** CUERPO EN HIERRO NODULAR O MALEABLE
*** CUERPO EN ALUMINIO

DIÁMETRO (Pulgadas) TIPO DE MATERIAL CERTIFICADO PESO (Kg)
1/2” * UL 142
3/4” * UL 188
1” * UL 281
1-1/2” ** UL 764
2” ** UL 13
2-1/2” ** UL 191
3” ** UL 29
4” ** UL 49
1/2” *** RETIE 63
3/4” *** RETIE 105
1” *** RETIE 144
1-1/4” *** RETIE 33
1-1/2” *** RETIE 34
2” *** RETIE 46
2-1/2” *** RETIE 62
3” *** RETIE 113
4” *** RETIE 143
6” *** RETIE 35

Uniones universales MACHO – HEMBRA (aislada)

Todos los pesos son aproximados. Especificaciones sujetas a cambios sin previo aviso.
Abreviación tipo de material:
* CUERPO EN ACERO
** CUERPO EN HIERRO NODULAR O MALEABLE
*** CUERPO EN ALUMINIO

DIÁMETRO (Pulgadas) TIPO DE MATERIAL CERTIFICADO PESO (Kg)
1/2” * RETIE 131
3/4” * RETIE 171
1” * RETIE 242
1-1/2” * RETIE 764
2” * RETIE 13
2-1/2” * RETIE 191
3” * RETIE 29
4” * RETIE 49





The post Uniones universales SX2UN para áreas clasificadas | Tecna appeared first on TECNA | Tableros Eléctricos, Cajas y productos NEMA 7 y NEMA 4X certificados.

]]> Codo 90 grados NEMA 7 tapa sesgada SX8ELBH para conduit industrial https://tecna.co/producto/codos-90o-tapa-sesgada/ Wed, 20 Sep 2017 15:44:03 +0000 http://tecna.co/?post_type=product&p=732 CLASE I, DIV 1 Y 2, GRUPOS C - D; CLASE II, GRUPOS E-F-G; CLASE III

En instalaciones conduit en áreas clasificadas para:

  • Punto de halado a 90º, especialmente cuando los conductores son rígidos debido a su calibre o aislamiento.
  • Permitir halado en forma directa de los conductores  en cualquiera de las dos direcciones.
  • Facilitar la instalación conduit a la entrada de edificaciones.
  • Facilitar el mantenimiento, inspección modificaciones.

certificado retie 02511

Ficha Técnica

The post Codo 90 grados NEMA 7 tapa sesgada SX8ELBH para conduit industrial appeared first on TECNA | Tableros Eléctricos, Cajas y productos NEMA 7 y NEMA 4X certificados.

]]> Codo 90º tapa sesgada SX8ELBH diseñado por Tecna para halado seguro en instalaciones conduit en áreas clasificadas, asegurando confiabilidad y durabilidad eléctrica en proyectos industriales críticos.

Características
  • Facilita el doblado de conductores rígidos sin dañar su aislamiento.
  • Tapa en ángulo asegurada con tornillo en acero inoxidable.
  • Gargantas internas que protegen el conductor del borde de la tubería.
  • Rosca hembra en ambos extremos.
  • Cuerpo y tapa en fundición de aluminio para alta resistencia.
  • Disponible en diámetros de 1/2” a 6”.
Acabado
  • Exterior: pintura electrostática.
  • Interior: esmalte gris martillado.
  • Tornillería: acero inoxidable al natural.
Opcionales

Consultar disponibilidad de dimensiones o acabados especiales para proyectos de gran envergadura.

Aplicaciones y Configuración

Este codo 90º tapa sesgada puede integrarse en soluciones completas de Tecna para áreas clasificadas, como tableros Nema 7 o cajas Nema 7, brindando seguridad y continuidad operativa.

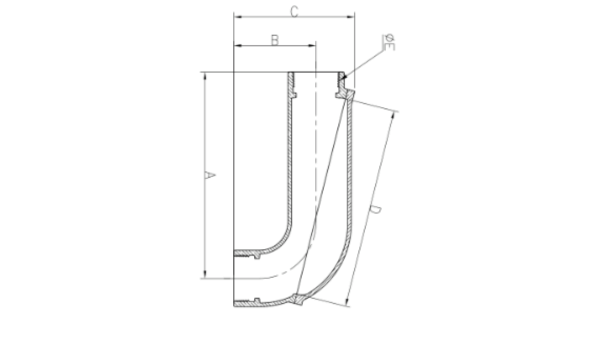

Diseño

codo 90º tapa | Tecna

Referencias y dimensiones
Diámetro A B C D F Referencia Peso (kg)
1/2″ 131 67 102 157 77 SX8 ELBH050 0.664
3/4″ 131 67 102 157 77 SX8 ELBH075 0.664
1″ 220 85 130 262 100 SX8 ELBH100 1.7
1 1/2″ 292 121 185 335 135 SX8 ELBH150 3
2″ 292 121 185 335 135 SX8 ELBH200 5
3″ 394 161 245 455 175 SX8 ELBH300 5
4″ 584 204 310 670 195 SX8 ELBH400 8.15
6″ * *

* Consultar con fábrica para dimensiones de 6”.



The post Codo 90 grados NEMA 7 tapa sesgada SX8ELBH para conduit industrial appeared first on TECNA | Tableros Eléctricos, Cajas y productos NEMA 7 y NEMA 4X certificados.

]]> Acople flexible SXA para áreas clasificadas | Tecna https://tecna.co/producto/acoples-flexibles-tipo-sxa/ Sun, 10 Sep 2017 15:56:16 +0000 http://tecna.co/?post_type=product&p=733 CLASE I, DIV 1 Y 2, GRUPOS C - D; CLASE II, GRUPOS E-F-G; CLASE III

En instalaciones conduit en áreas peligrosas para:

  • Puntos en los que la instalación de la tubería rígida doblada es muy difícil debido a las restricciones de espacio.
  • Absorber la vibración causada por equipos como motores, bombas, etc.

certificacion retie acoples

Ficha Técnica

The post Acople flexible SXA para áreas clasificadas | Tecna appeared first on TECNA | Tableros Eléctricos, Cajas y productos NEMA 7 y NEMA 4X certificados.

]]> Acople flexible SXA es un accesorio esencial en instalaciones conduit donde la adaptabilidad y seguridad son prioritarias. Fabricado con componentes de alta calidad, este acople flexible permite conexiones seguras en áreas clasificadas con restricciones de espacio y exposición a vibraciones constantes.

Características
  • Disponible con terminales macho-macho, hembra-macho o hembra-hembra.
  • Terminales hembra formados con unión universal H-H de aluminio.
  • Diseño flexible resistente a presión de explosión.
  • Malla exterior en acero inoxidable para mayor durabilidad.
  • Tubo interior en acero inoxidable y extremos AISI 304.

El acople flexible SXA permite absorber vibraciones generadas por motores, bombas y otros equipos industriales, prolongando la vida útil de tus conexiones conduit.

Acabado
  • Exterior: Natural.
  • Interior: Natural.
Opcionales
  • Dimensiones personalizadas bajo requerimiento.
  • Configuración de longitudes y terminales según proyecto.
Aplicaciones y Configuración

Utilizado en áreas clasificadas Clase I, Div 1 & 2, Grupos C y D; Clase II, Grupos E, F y G; Clase III. Recomendado para espacios con restricción en el doblado de tubería rígida y donde se requiere absorción de vibración.

Diseño

La estructura del acople flexible SXA está diseñada para garantizar resistencia a explosiones y máxima durabilidad. Cuenta con certificaciones UL, CIDET, NTC 3229 y IEC 60079, asegurando su desempeño confiable en ambientes industriales de alto riesgo.

Referencias y dimensiones

1. Tipo de Acople

DESCRIPCIÓN CÓDIGO
macho-macho (M-M) AMMX
hembra-macho (H-M) AFMX
macho-hembra (M-H) AMFX
hembra-hembra (H-H) AFFX

2. Códigos de Diámetro

DIÁMETRO DISPONIBLE (pulg) CÓDIGO
1/2″ 50
3/4″ 75
1″ 100
1-1/4″ 125
1-1/2″ 150
2″ 200
2-1/2″ 250
3″ 300
3-1/2″ 350
4″ 400

3. Longitudes Flexibles

LONGITUD FLEXIBLE (pulg) LONGITUD FLEXIBLE (mm) CÓDIGO
6″ 152 6
8″ 203 8
10″ 254 10
12″ 305 12
14″ 356 14
16″ 406 16
18″ 457 18
20″ 508 20
24″ 610 24
30″ 762 30
36″ 914 36

The post Acople flexible SXA para áreas clasificadas | Tecna appeared first on TECNA | Tableros Eléctricos, Cajas y productos NEMA 7 y NEMA 4X certificados.

]]> Codo corto SXD ELFA ELYA | Conduit 90° UL RETIE | TECNA https://tecna.co/producto/codos-cortos/ Fri, 01 Sep 2017 16:22:49 +0000 http://tecna.co/?post_type=product&p=734 CLASE I, DIV 1 Y 2, GRUPOS C - D; CLASE II, GRUPOS E-F-G; CLASE III

Los codos cortos fabricados por TECNA S.A. se utilizan en áreas clasificadas para la unión de tubos conduit (IMC, RMC) en ángulo  de 90º. Su diseño especial facilita la instalación de los conductores sin que exista daño mecánico en el aislamiento (diseño curvo especial).

certificación retie 02511 tecna

Ficha Técnica

The post Codo corto SXD ELFA ELYA | Conduit 90° UL RETIE | TECNA appeared first on TECNA | Tableros Eléctricos, Cajas y productos NEMA 7 y NEMA 4X certificados.

]]> Codo corto SXD ELFA ELYA es un componente esencial para instalaciones eléctricas en áreas clasificadas. Este codo corto permite la conexión de tuberías conduit (IMC, RMC) en ángulo de 90°, asegurando alineación precisa sin daño mecánico en el aislamiento de los conductores. La confiabilidad de un codo corto TECNA radica en su ingeniería para ambientes industriales de alto riesgo, superando las normativas NEMA 7 y UL 1203.

Características
  • Fabricados en aluminio con bajo contenido de hierro y cobre para máxima resistencia a la corrosión.
  • Pintura electrostática tipo poliéster color gris, ideal para ambientes agresivos.
  • Roscas NPT desde 1/2” hasta 2” para compatibilidad con sistemas conduit industriales.
  • Certificaciones UL, NTC 3229 y RETIE para tranquilidad normativa en Colombia y Latinoamérica.
  • Diseño curvo especial que evita daño mecánico en el aislamiento de los cables.
Acabado

La pintura electrostática tipo poliéster color gris de los codos cortos SXD ELFA ELYA garantiza resistencia superior a la corrosión, ideal para áreas clasificadas con presencia de humedad o químicos. Consulta opciones de recubrimiento especial para proyectos con ambientes extremos en TECNA.

Opcionales

Disponibles configuraciones Hembra-Hembra y Hembra-Macho para adaptarse a la especificación de ingeniería de cada proyecto. Para diseños especiales o integración en tableros y cajas NEMA 7.

Opciones para diversas aplicaciones: Equipo eléctrico ensamblado

El codo corto SXD ELFA ELYA es usado en ensamblaje de sistemas eléctricos para petróleo, gas y minería, asegurando continuidad eléctrica y mecánica donde la seguridad es prioritaria. Se integran fácilmente en cajas NEMA 7, tableros y conduit. Explora más sobre nuestras cajas Nema 7 certificadas para complementar tu instalación.

Diseño

Su diseño curvo especial permite instalaciones compactas sin comprometer la integridad del cableado, cumpliendo estándares internacionales como UL 1203 y NEMA 7, además de RETIE y NTC 3229 en Colombia. La robustez de este codo corto lo hace indispensable en ambientes donde la confiabilidad eléctrica es innegociable.

Referencias

Codos cortos a 90°

DIÁMETRO HH (HEMBRA-HEMBRA) HM (HEMBRA-MACHO)
1/2” SXD ELFA 050 SXD ELYA 050
3/4” SXD ELFA 075 SXD ELYA 075
1” SXD ELFA 100 SXD ELYA 100
1-1/2” SXD ELFA 150 SXD ELYA 150
2” SXD ELFA 200 SXD ELYA 200



The post Codo corto SXD ELFA ELYA | Conduit 90° UL RETIE | TECNA appeared first on TECNA | Tableros Eléctricos, Cajas y productos NEMA 7 y NEMA 4X certificados.

]]> Hub sellado SXFHUB | Conduit UL NEMA 7 TECNA https://tecna.co/producto/hub-sellado-a-prueba-de-explosion/ Sun, 20 Aug 2017 16:29:06 +0000 http://tecna.co/?post_type=product&p=735 CLASE I, DIV 1 Y 2, GRUPOS C - D; CLASE II, GRUPOS E-F-G; CLASE III

Los hubs de sellado a prueba de explosión fabricados por TECNA S.A. se utilizan para el acople en áreas clasificadas de tuberías conduit a cajas a prueba de explosión en posición vertical. Su función es similar a la de los sellos cortafuego y requieren para su correcto funcionamiento la instalación de compuesto sellante y fibra retenedora.

certificado retie 02511 cidet

Ficha Técnica

The post Hub sellado SXFHUB | Conduit UL NEMA 7 TECNA appeared first on TECNA | Tableros Eléctricos, Cajas y productos NEMA 7 y NEMA 4X certificados.

]]> Hub sellado SXFHUB de TECNA es un componente esencial en sistemas eléctricos de áreas clasificadas donde se requiere acoplar tuberías conduit a cajas a prueba de explosión en posición vertical. Este hub sellado actúa como sello de seguridad, similar a un sello cortafuego, evitando el paso de gases y manteniendo la integridad del sistema eléctrico en entornos críticos como petróleo, minería y plantas químicas.

Características
  • Fabricados en aluminio de bajo contenido de hierro y cobre, garantizando resistencia superior a la corrosión.
  • Acabado con pintura electrostática tipo poliéster color gris, ideal para ambientes industriales severos.
  • Roscas NPT desde 1/2” hasta 4” para máxima compatibilidad con sistemas conduit.
  • Certificados UL 1203, NTC 3229 y RETIE, asegurando cumplimiento de normativas nacionales e internacionales.
  • Diseño que facilita la instalación de compuesto sellante y fibra retenedora para un sellado seguro.
Acabado

El acabado con pintura electrostática tipo poliéster color gris brinda alta resistencia a la corrosión, incluso en ambientes con presencia de químicos agresivos o humedad permanente. Conoce más sobre nuestras soluciones de accesorios NEMA 7 y su resistencia comprobada en campo.

Opcionales

Los hubs sellados SXFHUB TECNA están disponibles en diversas combinaciones de diámetros hembra-macho para adaptarse a la especificación de cada proyecto. Para integrarlos en tableros o cajas NEMA 7.

Opciones para diversas aplicaciones: Equipo eléctrico ensamblado

El hub sellado SXFHUB TECNA se utiliza ampliamente en ensamblaje de equipos eléctricos para refinerías, terminales de gas y minería subterránea, garantizando la contención de explosiones y protección del personal. Su uso en combinación con nuestros tableros y cajas NEMA 7 fortalece la seguridad operativa en áreas de alto riesgo.

Diseño

El diseño del hub sellado SXFHUB TECNA asegura compatibilidad perfecta con cajas a prueba de explosión y tuberías conduit. Su rosca y cuerpo mecanizado permiten un acople seguro, manteniendo la continuidad del sistema y cumpliendo normativas NEMA 7, UL 1203, NEC y RETIE para máxima seguridad eléctrica.

Referencias
DIÁMETRO HEMBRA DIÁMETRO MACHO REFERENCIA
1/2” 3/4” SXFHUBA050
3/4” 1” SXFHUBA075
1” 1-1/2” SXFHUBA100
1-1/2” 2” SXFHUBA150
2” 2-1/2” SXFHUBA200
2-1/2” 3” SXFHUBA250
3” 4” SXFHUBA300
4” 5” SXFHUBA400



The post Hub sellado SXFHUB | Conduit UL NEMA 7 TECNA appeared first on TECNA | Tableros Eléctricos, Cajas y productos NEMA 7 y NEMA 4X certificados.

]]> Codo LBY SX3 | Conduit UL NEMA 7 TECNA https://tecna.co/producto/codos-lby/ Thu, 10 Aug 2017 16:33:05 +0000 http://tecna.co/?post_type=product&p=736 CLASE I, DIV 1 Y 2, GRUPOS C - D; CLASE II, GRUPOS E-F-G; CLASE III

Codo LBY SX3 TECNA para cambios de dirección conduit en espacios reducidos, con acceso rápido y seguro a los conductores.

certificado cidet 02511

Ficha Técnica

The post Codo LBY SX3 | Conduit UL NEMA 7 TECNA appeared first on TECNA | Tableros Eléctricos, Cajas y productos NEMA 7 y NEMA 4X certificados.

]]> Codo LBY SX3 de TECNA es la solución especializada para sistemas de canalización eléctrica en áreas clasificadas donde los espacios son limitados y se requiere un cambio de dirección de 90°. Este codo LBY facilita la instalación, mantenimiento y acceso a los conductores eléctricos, siendo ideal para industrias como minería, oil & gas y petroquímica que requieren confiabilidad y seguridad certificada.

Características
  • Permite acceso rápido a los conductores para mantenimiento o modificaciones futuras en el sistema sin interrupciones prolongadas.
  • Tamaño compacto que optimiza el espacio en instalaciones con restricciones de área.
  • Tapa roscada con apertura en ángulo para un acceso ágil y seguro a los cables.
  • Accesos roscados NPT desde 1/2” hasta 2” para compatibilidad con tubería conduit en sistemas certificados UL.
  • Cuello interno en accesos NPT que protege el aislamiento de los conductores contra daños mecánicos.
  • Fabricados en aluminio de baja porosidad, con tapa y cuerpo acabados en pintura electrostática poliéster gris para mayor resistencia a la corrosión.
Acabado

El acabado pintura electrostática tipo poliéster color gris del codo LBY SX3 TECNA brinda una resistencia superior a ambientes industriales agresivos, evitando corrosión y prolongando la vida útil del sistema eléctrico.

Opcionales

El codo LBY SX3 está disponible en diferentes diámetros para su integración en sistemas complejos de canalización.

Opciones para diversas aplicaciones: Equipo eléctrico ensamblado

Gracias a su diseño funcional y tamaño compacto, el codo LBY SX3 TECNA se integra con tableros, cajas y sistemas eléctricos de refinerías, minería y plantas químicas, permitiendo inspección, mantenimiento y cambios rápidos en la instalación sin riesgos de daño al conductor o al aislamiento. Su uso junto a cajas NEMA 7 y tableros NEMA 7 asegura máxima protección y confiabilidad.

Diseño

El diseño del codo LBY SX3 TECNA incorpora una tapa roscada con apertura angular que permite inspecciones rápidas y conexiones seguras, eliminando tiempos muertos y mejorando la eficiencia operativa en entornos críticos. Certificado por UL 1203, NTC 3229, NEC y RETIE, garantiza cumplimiento de normativas internacionales y nacionales para áreas clasificadas.

Referencias
DIÁMETRO REFERENCIA
1/2” SX3LBY050
3/4” SX3LBY075
1” SX3LBY100
1-1/2” SX3LBY150
2” SX3LBY200



The post Codo LBY SX3 | Conduit UL NEMA 7 TECNA appeared first on TECNA | Tableros Eléctricos, Cajas y productos NEMA 7 y NEMA 4X certificados.

]]> Reducciones conduit SXB aluminio y acero certificados TECNA https://tecna.co/producto/reduccion-conduit/ Tue, 01 Aug 2017 16:40:12 +0000 http://tecna.co/?post_type=product&p=737 CLASE I, DIV 1 Y 2, GRUPOS C - D; CLASE II, GRUPOS E-F-G; CLASE III

Reducciones Conduit SXB Tecna para la conexión de tuberías de diferentes diámetros, fabricadas en aluminio o acero, con certificación RETIE y UL. Ofrecen diversas combinaciones de accesos:

  • RB: Tipo Bushing: Mcho -Hembra.
  • RC: Tipo copa: Hembra- Hembra.
  • HM: Tipo Hub: Hembra - Macho.
  • MM:Tipo Acople: Macho-Macho.

certificación retie tecna 02511

Ficha Técnica

The post Reducciones conduit SXB aluminio y acero certificados TECNA appeared first on TECNA | Tableros Eléctricos, Cajas y productos NEMA 7 y NEMA 4X certificados.

]]> Reducciones conduit SXB de TECNA son esenciales para industrias que requieren conexiones seguras, certificadas y de alta durabilidad en áreas clasificadas.

Características
  • Fabricadas en aluminio con bajo contenido de hierro y cobre o en acero galvanizado, según referencia.
  • Acabado natural (aluminio) o cincado (acero) para máxima resistencia a corrosión.
  • Roscas NPT desde 1/2″ hasta 6″.
  • Cumplen normas NEMA 7, UL1203 y RETIE.
Acabado

Disponibles en acabado natural para aluminio y cincado para acero. Estos acabados aseguran máxima durabilidad y compatibilidad con otros accesorios eléctricos Tecna.

Opcionales

Para necesidades específicas, puedes solicitar diseños especiales bajo pedido o acabados con recubrimientos adicionales para ambientes con alta salinidad.

Aplicaciones y Configuración

Compatibles con todo el portafolio de cajas Nema 7 Tecna, tableros y conexiones industriales.

  • Aplicaciones en zonas Clase I Div 1 y 2, Grupos C-D.
  • Clase II, Grupos E-F-G y Clase III.
Diseño

Diseñadas con precisión dimensional para asegurar un ensamble rápido y seguro. Cada reducción conduit SXB integra el sistema modular Tecna para facilitar la instalación en campo y minimizar tiempos de parada operativa.

Referencias y dimensiones

Creación de las referencias
Puedes armar referencias iniciando por SXB y concatenando cada selección en las tablas a continuación, por ejemplo:
SXB-RB-100-050 = SXB Tipo Bushing M-H, diámetro mayor 1”, diámetro menor 1/2”.

1. Tipo

Descripción Código
Tipo Bushing. Diámetro mayor: macho, menor: hembra. RB
Reducción tipo copa. Rosca hembra en los dos extremos. RC
Reducción tipo HUB. Diámetro mayor: hembra, menor: macho. HM
Reducción tipo acople. Rosca macho en los dos extremos. MM



2. Códigos diámetro mayor

Diámetro mayor Código
3/4” 075
1” 100
1 1/4” 125
1 1/2” 150
2” 200
2 1/2” 250
3” 300
4” 400



3. Códigos diámetro menor

Diámetro menor Código
1/2” 050
3/4” 075
1” 100
1 1/4” 125
1 1/2” 150
2” 200
2 1/2” 250
3” 300





The post Reducciones conduit SXB aluminio y acero certificados TECNA appeared first on TECNA | Tableros Eléctricos, Cajas y productos NEMA 7 y NEMA 4X certificados.

]]> Niples conduit acero galvanizado SPD | TECNA https://tecna.co/producto/niples-lpd/ Thu, 20 Jul 2017 16:44:07 +0000 http://tecna.co/?post_type=product&p=738 CLASE I, DIV 1 Y 2, GRUPOS C - D; CLASE II, GRUPOS E-F-G; CLASE III

Para extensiones, empalmes y derivaciones en una instalación conduit, fabricado en tubería de acero IMC, acabado cincado electrolítico, rosca NPT desde 1/2" hasta 4". Disponible 3 tipos de tiples: cerrado, corto y largo, otras dimensiones a solicitud del cliente.

certificado 02511 retie

Ficha Técnica

The post Niples conduit acero galvanizado SPD | TECNA appeared first on TECNA | Tableros Eléctricos, Cajas y productos NEMA 7 y NEMA 4X certificados.

]]> SPD Nipples de TECNA son esenciales para extensiones, empalmes y derivaciones en instalaciones conduit en áreas clasificadas, cumpliendo con NEMA 7 y UL1203 para máxima seguridad industrial.

Características
  • Fabricado en tubería de acero IMC.
  • Acabado cincado electrolítico.
  • Rosca NPT desde 1/2” hasta 4”.
  • Disponible en 3 tipos de nipples: cerrado, corto y largo; otras dimensiones bajo solicitud.
Acabado

El acabado cincado electrolítico de los SPD Nipples TECNA brinda resistencia superior a ambientes corrosivos, prolongando su vida útil y garantizando la continuidad operativa en sistemas eléctricos críticos.

Opcionales

Disponibles en diámetros desde 1/2” hasta 4” y en longitudes variables para adaptarse a tu sistema conduit certificado UL.

Opciones para diversas aplicaciones: Equipo eléctrico ensamblado

Los SPD Nipples TECNA son utilizados junto con cajas, tableros y accesorios NEMA 7, garantizando seguridad eléctrica certificada en refinerías, minería, plantas químicas y oil & gas, asegurando compatibilidad, confiabilidad y cumplimiento normativo.

Diseño

Diseñados con rosca NPT precisa y construcción robusta para integrarse en sistemas eléctricos industriales cumpliendo UL1203, NTC3229, NEC y RETIE, asegurando uniones seguras y resistentes a impactos.

Referencias

Creación de las referencias

Puedes armar referencias iniciando por SPD y concatenando cada selección en las tablas a continuación, por ejemplo:
SPD-N-050-400 = SPD Niple largo, diámetro 1/2”, longitud 2”.

1. Tipo

DESCRIPCIÓN CÓDIGO
Niple cerrado SPDC
Niple corto SPDS
Niple largo SPDN



2. Códigos diámetro

DIÁMETRO DISPONIBLE (pulg) CÓDIGO
1/2″ 50
3/4″ 75
1″ 100
1 1/4″ 125
1 1/2″ 150
2″ 200
2 1/2″ 250
3″ 300
4″ 400



3. Códigos longitud

Nota:solo para niple largo (SPDN) se especifica longitud

LONGITUD (pulg) CÓDIGO
2″ 200
3″ 300
4″ 400
6″ 600



The post Niples conduit acero galvanizado SPD | TECNA appeared first on TECNA | Tableros Eléctricos, Cajas y productos NEMA 7 y NEMA 4X certificados.

]]> Conduleta compacta SXGOE Tecna para áreas clasificadas https://tecna.co/producto/conduletas-rectangulares-compactas/ Mon, 10 Jul 2017 16:47:05 +0000 http://tecna.co/?post_type=product&p=739 CLASE I, DIV 1 Y 2, GRUPOS C - D; CLASE II, GRUPOS E-F-G; CLASE III

Conduleta compacta SXGOE Tecna en fundición de aluminio, tapa atornillada, roscas NPT, para paso y derivación en áreas clasificadas.

Consulte todos nuestros productos NEMA 7

Certificado RETIE 02511 Tecna

Ficha Técnica

The post Conduleta compacta SXGOE Tecna para áreas clasificadas appeared first on TECNA | Tableros Eléctricos, Cajas y productos NEMA 7 y NEMA 4X certificados.

]]> Conduleta compacta SXGOE Tecna es la solución ideal para instalaciones conduit en áreas clasificadas donde la confiabilidad, seguridad y durabilidad del sistema eléctrico son innegociables.

Diseñadas con tapa atornillada y roscas hembra tipo NPT, estas conduletas permiten el paso, derivación y empalme de tubería conduit, asegurando protección al aislamiento de cables y fácil acceso para inspección y mantenimiento. Su construcción en fundición de aluminio con tornillería de acero inoxidable garantiza resistencia a la corrosión y alta durabilidad incluso en ambientes con presencia de polvo o humedad.

Su diseño compacto maximiza el espacio en instalaciones industriales clasificadas bajo normas NEMA 7 y certificadas RETIE y CIDET, características esenciales para industrias petroquímicas, mineras y de procesamiento donde la seguridad eléctrica es prioritaria.

Características
  • Tapa atornillada
  • Diferentes disposiciones de accesos (E, C, LR, LL, LB, T, X)
  • Garganta para protección del aislamiento de los cables
  • Roscas hembra NPT
  • Diseño compacto
  • Disponible en ½” y ¾”
Acabado

Esmalte martillado gris para mayor protección superficial y resistencia a ambientes agresivos.

Opcionales

Consultar con nuestro equipo Tecna para versiones con recubrimientos especiales o adaptaciones específicas para proyectos.

Aplicaciones y Configuración

Diseñadas con tapa atornillada y roscas hembra tipo NPT, estas conduletas permiten el paso, derivación y empalme de tubería conduit, asegurando protección al aislamiento de cables y fácil acceso para inspección y mantenimiento. Su construcción en fundición de aluminio con tornillería de acero inoxidable garantiza resistencia a la corrosión y alta durabilidad incluso en ambientes con presencia de polvo o humedad.

Diseño

conduleta compacta | Tecna

Referencias y dimensiones
TIPO DIÁMETRO DIMENSIONES mm REFERENCIA PESO (kg)
A B C D E
E 1/2” 103 40 57 18 16 SXG OEE050 707
E 3/4” 110 48 59 18 19 SXG OEE075 998
C 1/2” 103 40 57 18 16 SXG OEC050 707
C 3/4” 110 48 59 18 19 SXG OEC075 998
LL 1/2” 103 40 57 18 16 SXG OELL050 707
LL 3/4” 112 49 59 18 19 SXG OELL075 998
LR 1/2” 103 40 57 18 16 SXG OELR050 707
LR 3/4” 112 49 59 18 19 SXG OELR075 998
LB 1/2” 103 40 57 18 16 SXG OELB050 707
LB 3/4” 112 49 59 18 19 SXG OELB075 998
T 1/2” 103 40 57 18 16 SXG OET050 726
T 3/4” 112 49 59 18 19 SXG OET075 1016
X 1/2” 103 40 57 18 16 SXG OEX050 744
X 3/4” 112 49 59 18 19 SXG OEX075 1034

The post Conduleta compacta SXGOE Tecna para áreas clasificadas appeared first on TECNA | Tableros Eléctricos, Cajas y productos NEMA 7 y NEMA 4X certificados.

]]>
